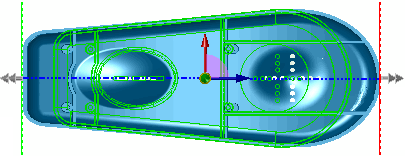

彎曲範例

• 在三度空間參考箭頭上移動游標，以顯示拖曳/旋轉游標 。按右鍵可旋轉三度空間參考，改變彎折的方向。按左鍵可重新定位三度空間參考。

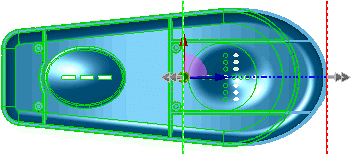

• 在修剪平面操縱點上移動游標，以顯示移動游標 。拖曳操縱點以放置修剪平面。
• 在修剪平面邊線上移動游標，以顯示彎折游標 。
• 拖曳修剪平面可彎折並修改彎曲特徵。

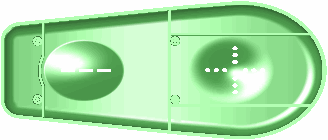

利用修剪平面上的游標，如圖所示按一下左鍵並拖曳平面以執行彎折。

您也可以設定角度 和半徑 值以控制彎折。

彎折軸始終圍繞三度空間參考原點的 X 軸。您可以移動並旋轉三度空間參考原點以修改彎折。

藉由拖曳修剪平面和三角參考座標或在 PropertyManager 中設定值加以定位。

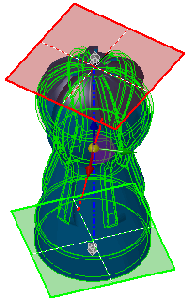

若要設定扭轉量，請在修剪平面邊線上移動游標，以顯示 游標，然後拖曳平面。您也可以在 PropertyManager 中設定角度 。

零件顯示拔梢預覽

拔梢區域受限於修剪平面的位置。

移動修剪平面或三角參考座標以設定拔梢量。要調整拔梢，請在修剪平面邊線上移動游標，以顯示 游標，然後拖曳平面。

您也可以在 PropertyManager 中設定拔梢係數 。

使用預設的修剪平面位置 (零件的界限) 伸展。

以此方式伸展會使兩端對稱地伸展。

重新定位修剪平面或三度空間參考能讓您選擇要伸展的模型局部區域。

若要移動修剪平面，請在修剪平面上移動游標以顯示 游標，然後拖曳平面。

您也可以在 PropertyManager 中設定伸展距離 。
