使用變化半徑控制點

您可以控制及分配半徑值至界在變化變徑圓角頂點間的控制點。

變化半徑圓角包括預覽。您可以在圓角 PropertyManager 中選擇完全預覽部分預覽或無預覽。

關於使用變化半徑圓角控制點的資訊：
  • 您可以分配半徑值至每一個控制點，或分配一個或兩個頂點的值。
  • 系統預設三個控制點，分別位於兩個變化半徑之間邊線 25%、50%、及 75% 等距增量的位置上。
  • 您可以使用下列方法改變每個控制點的相對位置：
    • 在標註中改變控制點的百分比
    • 選擇控制點並將其拖曳到新的位置
  • 您可以在產生圓角時，或產生圓角之後使用編輯特徵來在所選進行圓角處理的邊線上，加入或刪減控制點。加入或刪減邊線上的控制點，可確定控制點以相同間距放置在該邊線上。
    • 加入控制點：您可以選擇控制點與 Ctrl- 拖曳來在新的位置產生額外的控制點。或從 PropertyManager 您可以增加在副本數 內的值。藉由 PropertyManager 來加入新控制點會將控制點加在預設的位置。
    • 刪減控制點：您可以在指定的控制點上按右鍵，並從快顯功能表中選刪除。或從 PropertyManager 您可以減少在副本數 內的值。藉由 PropertyManager 來刪除控制點會將控制點從預設的位置移除。
  • 您可以選擇多個草圖圖元來產生圓角。在選擇圓角項次 下的任何其他圖元之前，以下列方式完成每個圖元：
    • 先套用半徑至每個頂點
    • 套用半徑值至一或所有的控制點
    • 在您套用半徑值之前或之後，變更控制點的位置
    • 如果需要，加入新的控制點
選取了單一草圖圖元，及三個未指定控制點的模型。 模型指定半徑至在預設位置的控制點。
要選擇兩個草圖線段，在選擇任何其他的草圖圖元之前，分配半徑至第一個草圖圖元的頂點及控制點。

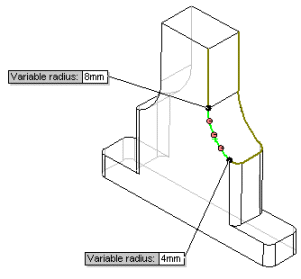

選擇了兩個草圖線段的模型，且指定了半徑至第二個圖元的頂點。
在分配半徑至控制點之前，您應該為頂點指定半徑。

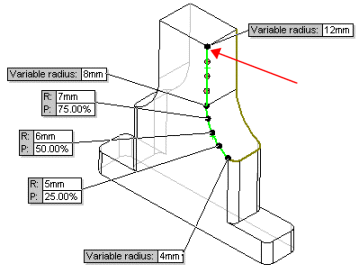

 選擇了兩個草圖線段的模型，且所有的控制點都有指定的半徑。

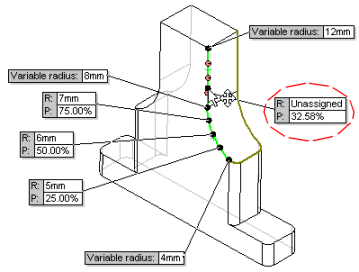

新控制點及舊控制點的位置同時顯示，但只有新位置包含了標註。

您可以分配半徑值到任意個控制點，或不指定半徑。 套用變化半徑圓角
