使用起始與終止限制的疊層拉伸

您可以控制草圖、面或曲面上邊線之間的相切量及疊層拉伸方向。

當使用導引曲線時，您也可以選擇導引相切類型下的相切於面來控制面相切。

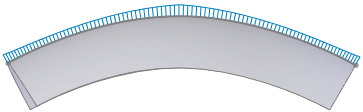

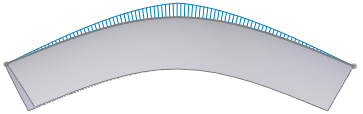

未套用疊層拉伸面相切	套用疊層拉伸面相切

控制起始/終止限制：

1. 產生疊層拉伸。
2. 在 PropertyManager 中的起始/終止限制之下，在起始限制及終止限制中選擇下列的這些相切：

   選項	敘述
   預設(D)	第一與最後一個輪廓之間約計刻畫一個拋物線。來自此拋物線的相切會驅動疊層拉伸曲面，當在沒有指定相配條件下，可以產生更容易預測且更自然的疊層拉伸曲面。
   無	不套用相切限制。
   方向向量	根據選擇用來做方向向量的圖元來套用相切限制。選擇一個方向向量 。如果用來做為起始限制，，請選擇一個基準面（使用快顯 FeatureManager(特徵管理員)）或直的邊線或軸來定義方向向量 。
   垂直於輪廓	垂直於起始或終止輪廓套用相切限制。
   相切於面	(在將疊層拉伸附加至現有的幾何時可用)。使相鄰面相切於所選的起始或終止輪廓。
   曲率至面	(在將疊層拉伸附加至現有的幾何時可用)。在所選起始或終止輪廓上套用平滑、美觀的曲率連續疊層拉伸。

3. 設定起始及終止相切長度。使用圖面中的控制點來拖曳以更改數值，或直接在 PropertyManager 中輸入數值。相切長度控制了對疊層拉伸的影響力。相切長度的效果是僅限於至下一個剖面。
4. 設定拔模角度來在起始或終止輪廓上加入拔模（當選取了方向向量或垂直於輪廓時可用）。
   要設定拔模角度，您也可以使用設計表格，或您可以連按兩下 FeatureManager (特徵管理員) 中的疊層拉伸特徵。在圖面中連按兩下值，然後在修改對話方塊中變更值。

5. 要套用起始或終止限制設定到整個起始或終止輪廓，請選擇起始或終止限制之下的全部套用。

   選取全部套用 每個輪廓的一個控制點控制對整個輪廓的限制。	清除全部套用 每個輪廓的多個控制點在每個輪廓內控制個別線段的重量限制。

6. 檢視預覽，如果需要按一下反轉相切方向 來反轉相切的方向。

   使用無起始限制或終止限制的疊層拉伸預覽	同時為起始限制及終止限制使用相切於面的預覽

7. 設定其他的 PropertyManager 選項。
8. 按一下 。
