Automatické zarovnání ložiska

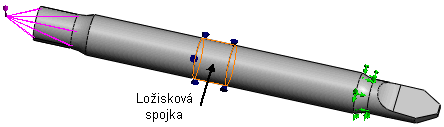

Na obrázcích jsou dva deformované tvary hřídele a ložiskové uchycení. Na jedné straně je použito vzdálené vertikální zatížení. Ložisková spojka se použije na rozdělenou válcovou plochu hřídele.

Když je volba Povolit automatické zarovnávání zapnuta, otáčí se válcová plocha ložiskové spojky mimo svou osu. Když je tato volba vypnutá, nemůže se válcová plocha otáčet mimo osu a momenty se vyskytují jen na válcové ploše.

Chování níže zobrazené hřídele je stejné pro ložiskový konektor mezi hřídelí a krytem. Velikost napětí může být rozdílná. Ložiskové uchycení předpokládá, že je kryt pevný a nepohyblivý, ale ložiskový konektor předpokládá, že je kryt flexibilní.
Volba Povolit automatické zarovnávání je zapnuta.
Volba Povolit automatické zarovnávání je vypnuta.
