PropertyManager Základna

Tento PropertyManager řídí vlastnosti značek základny.

Vložte základny provedením jedné z následujících akcí:
  • V případě dílů klepněte na ZákladnaTool_Datum_DimXpert.gif (panel nástrojů DimXpert) nebo na Nástroje > DimXpert > Základna.
  • U výkresů klepněte na Značka základnyTool_Datum_Feature_Annotation.gif (panel nástrojů Popisy) nebo na položku nabídky Vložit > Popisy > Značka základny.

Styl

Určení viz Styl.

Nastavení jmenovky

Popisek PM_Datum_Feature_Label.gif. Text se objeví v poli pro základnu.

Odkazová čára

Použít styl dokumentu. Styl dokumentu se řídí nastaveními zadanými v nabídce Vlastnosti dokumentu > Základny. Chcete-li si zvolit jiný styl obdélníku a připojení, zrušte výběr tohoto políčka. Každý styl obdélníku používá jinou sadu stylů připojení.

PM_Datum_Feature_Square.gif Čtverec: PM_Datum_Feature_Round.gif Kruh (GB): Ukázka stylu Kruh:
PM_datum_feature_leader_OFF.gif Bez odkazové čáry PM_Datum_Feature_Perpendicular.gif Kolmé datum_feature_symbol_round.gif
PM_datum_feature_leader_ON.gif Odkazová čára PM_Datum_Feature_Vertical.gif Svislé
PM_Datum_Feature_Filled.gif Vyplněný trojúhelník PM_Datum_Feature_Horizontal.gif Vodorovné
PM_Datum_Feature_FilledShoulder.gif Vyplněný trojúhelník s ramínkem
PM_Datum_Feature_Empty.gif Prázdný trojúhelník
PM_Datum_Feature_EmptyShoulder.gif Prázdný trojúhelník s ramínkem
PM_LEADER_LEFT.gif Odkazová čára vlevo
pm_leader_right.gif Odkazová čára vpravo
PM_LEADER_NEAREST.gif Odkazová čára nejblíže

Možnosti Zalomení přidají ke značce zalomení. Ohyb zalomení je vždy vodorovný nebo svislý v závislosti na hraně připojení. Přidáte-li značku ke kulaté hraně, možnosti Zalomení budou automaticky vybrány.

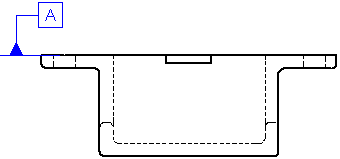

Odkazové čáry můžete použít u značek základny, které chcete aplikovat na rovinné povrchy.

datum-feature-sym-leader.gif datum-feature-sym-no-leader.gif
Odkazová čára Bez odkazové čáry

Text

Umístěte ukazatel do grafické plochy. Klepnutím na Další se dostanete do Knihovny značek.

Styl odkazové čáry/rámečku

Použít zobrazení dokumentu:
  • Vyberte tuto možnost pro použití stylu a tloušťky nakonfigurované v nabídce Vlastnosti dokumentu > Základny.
  • Zrušte výběr této odkazové čáry, abyste mohli nastavit styl tools_options_frameleaderstyle.gif nebo tloušťku tools_options_frameleaderthickness.gif.

Hladina PM_Layer.gif

Ve výkresech s pojmenovanými hladinami vyberte hladinu.
