Vlastnosti dokumentu - Kóty zkosení

Můžete určit nastavení výkresů na úrovni dokumentu pro kóty zkosení. K dispozici pro všechny typy dokumentů.

Pro otevření této stránky s otevřeným výkresem klepněte na Možnosti (základní panel nástrojů) a zvolte záložku Vlastnosti dokumentu a pak zvolte Kóty > Zkosení.

Základní norma kóty zkosení

Základní norma kóty zkosení

Formát textu zkosení

1 X 1 Vzdálenost vzdáleností
1 X 45° Vzdálenost podle úhlu
45° X 1 Úhel podle vzdálenosti
C1 Vzdálenost zkosení (dostupné jen pro úhly 45 stupňů)
Formát "X": Zvolte zvolte malé nebo velké písmeno x.

Duální kótování

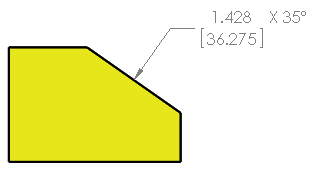

Zobrazení dvojích měr Zvolte zobrazení kót v duálních jednotkách.
Zobrazit jednotky pro duální zobrazení Zvolte zobrazení jednotek pro druhou sadu kót.
Pozice hodnoty kóty Nahořechamfer_dual_dim_top.gif

Úhlová přesnost

Přesnost jednotky Zvolte pro hodnotu počet číslic za desetinnou čárkou.
Přesnost tolerance Zvolte pro toleranci počet číslic za desetinnou čárkou.
Vodorovný text
Vodorovný, podtržený text
Lomený text
Lomený, podtržený text
Vodorovný text, podél vynášecí čáry modelu
