Výpočty přídavku na ohyb a zkrácení ohybu jsou metody, které slouží k určení rozvinuté délky plechového materiálu a následnému správnému okótování dílu s ohybem. Další metody zahrnují tabulky ohybů, K-Faktor a výpočet ohybu.
Výpočet přídavku na ohyb a zkrácení ohybu
Pro určení celkové rozvinuté délky při použití hodnot přídavků na ohyby se používá následující rovnice:
Lt = A + B + BA
Pro určení celkové rozvinuté délky při použití hodnot zkrácení ohybů se používá následující rovnice:
Lt = A + B - BD
kde:
- Lt je celková rozvinutá délka

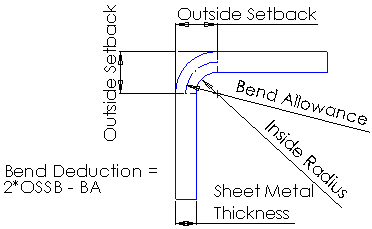

- Položky A a B jsou uvedeny na obrázku
- BA je hodnota přídavku na ohyb
- BD je hodnota zkrácení ohybu
Hodnota přídavku na ohyb a zkrácení ohybu
Pro libovolný ohyb plechového dílu je možné zadáním příslušné hodnoty při vytváření ohybu určit hodnotu přídavku na ohyb nebo zkrácení ohybu.
Již ze své definice je přídavek na ohyb délka oblouku ohybu měřená podél neutrální osy materiálu. Podle své definice je zkrácení ohybu rozdíl mezi přídavkem na ohyb a dvojnásobkem vnějšího přechodu.
