Opracování propojeného povrchu

Vyplněný povrch Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
Přímkový povrch tool_Ruled_Surface_Mold_tools.gif

K zachování správného úkosu použijte funkci Přímková plocha, nikoli Prodloužit povrch.

Prodloužit povrch Tool_Extend_Surface_Surfaces.gif

Umožňuje Ořezat povrch.

Funkce Ořezat povrch Tool_Trim_Surface_Surfaces.gif s aktivací možnosti Vzájemné umožňuje odebrat materiál, přilehlý k horizontální přímkové ploše.

Sešijte povrchy tool_Knit_Surface_Surfaces.gif po ořezání.

Vytvořte rovinu paralelní k Vrchní rovině.

Naskicujte obdélník a vytvořte tak rovinný povrch.

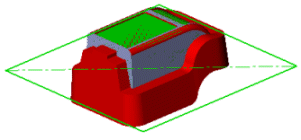

Rovinný povrch tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif
Ořežte povrch Tool_Trim_Surface_Surfaces.gif, použijte Normu a ořízněte pod rovinným povrchem. mold_mutual_trim_02a.gif

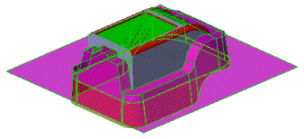

Po oříznutí je rovinný povrch připraven jako základ pro operaci rozdělení formy. mold_tooling_split_before.gif
