Pomocí Inteligentního nástroje výběru svaru můžete vybrat plochy, na něž aplikujete svarové housenky. Nástroj je k dispozici ve správci PropertyManager Svarová housenka.
Všechny svarové housenky mají trasu svaru. Trasa svaru je cesta, kterou housenka sleduje v modelu.
Když vytvoříte svarové housenky, existují dva způsoby k určení jejich umístění.
-
Ručně. Vyberte hrany nebo plochy. Musíte klepnout na položku Nová trasa svaru ve správci PropertyManager Svarová housenka pokaždé, když chcete vytvořit novou svarovou housenku, která má nespojenou trasu svaru.
- Inteligentní nástroj výběru svaru
. Přetáhněte ukazatel nad plochy, kam chcete umístit svarové housenky. Software při tvorbě nespojené trasy svaru automaticky vytvoří nové trasy svaru.

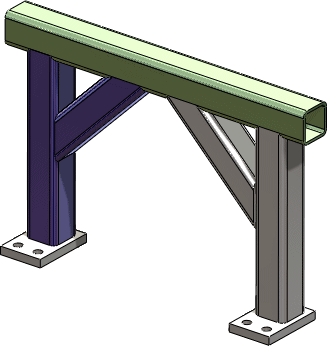

Podívejte se například na následující svařovaný díl:

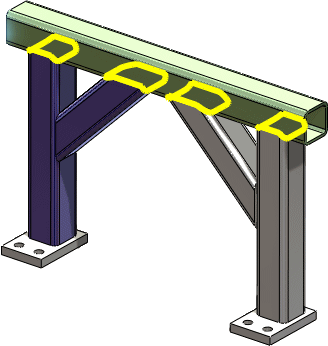

| Chcete vytvořit svarové housenky mezi jednotlivými čtyřmi podpěrnými nosníky a hlavním nosníkem. |
 |
| Potřebujete tedy vytvořit čtyři trasy svaru. |
 |
Ruční výběr
Můžete vybrat dvě plochy (nebo jednu hranu), použít svarovou housenku a poté klepnutím na Nová trasa svaru vytvořit každou další trasu svaru. Pokud neklepnete na Nová trasa svaru, zobrazí se zpráva, že vybraná hrana nemůže tvořit souvislý řetěz s předchozími vybranými hranami. Jinými slovy, při tomto výběru by došlo k vytvoření nespojené trasy svaru.
Inteligentní nástroj výběru svaru
Ukazatel můžete přetáhnout přes každou dvojici ploch. Software automaticky vytvoří nové trasy svaru, protože rozpozná, že trasy mezi jednotlivými svarovými housenkami jsou nespojené.
Video: Inteligentní nástroj výběru svaru
