Změna formátu popisu díry

Formát popisu díry lze upravit změnou jeho definičního souboru calloutformat.txt.

Níže je uvedena ukázka úprav souboru calloutformat.txt.

Podle pravidel knihovny značek, můžete umístit značky a uspořádat je podle definice každého typu průvodce dírami. Například <MOD-DIAM> vytvoří značku průměru. Konec souboru obsahuje textové popisy proměnných (viz ukázka vpravo).

calloutformat.txt:

*Platné proměnné průvodce dírami jsou:
*PROMĚNNÁ
  • *<hw-type>
  • *<hw-std>
  • *<hw-fsttyp>
  • *<hw-fstsze>
  • *<hw-cbdepth>
  • *<hw-cbdia>
  • *<hw-cdrlang>
  • *<hw-cdrldepth>
  • *<hw-cdrldia>
  • *<hw-csang>
 POPIS*
  • Typ
  • Základní
  • Typ šroubu
  • Velikost šroubu
  • Hloubka válcového zahloubení
  • Průměr válcového zahloubení
  • Úhel protivrtání
  • Hloubka protivrtání
  • Průměr protivrtání
  • Úhel kuželového zahloubení

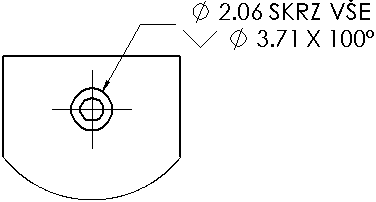

Nejprve vyhledejte typ požadované díry, abyste mohli použít definiční soubor. Definice zahloubená díra:

COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>

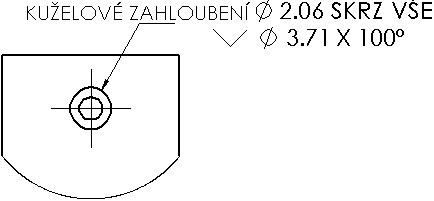

Upravte definici. V tomto příkladě, text C'SINK a mezera jsou přidány před značku <MOD-DIAM>:

COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\

<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
