Možnosti nálitku pro nářadí

Nálitek pro nářadí – hlava

pm_hardwareboss_v2 Zadejte výšku nálitku

 Nastaví vlastnosti nálitku.

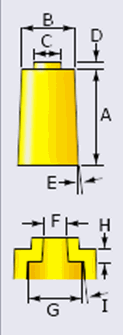

  • A. Definuje výšku nálitku
  • B. Definuje průměr nálitku
  • C. Definuje průměr odsazení nálitku
  • D. Definuje výšku odsazení nálitku
  • E. Definuje úhel úkosu hlavního nálitku
  • F. Definuje průměr vnitřní díry
  • G. Definuje průměr vnitřního válcového zahloubení
  • H. Definuje hloubku vnitřního válcového zahloubení
  • I. Definuje úhel úkosu vnitřní díry

Nastavíte-li parametr Výška odsazení na 0, nebude mít nálitek žádné odsazení.

Parametr Průměr by měl udávat průměr na vrcholu nálitku, ne na jeho úpatí. Tím je zajištěno, že vršek hlavy nálitku bude odpovídat závitovému nálitku.
  Vyberte slícovaný povrch Aktivuje pole Slícovaný povrch a deaktivuje pole Výška nálitku.
Slícovaný povrch

 Definuje plochu, která má lícovat s vrškem nálitku. Software automaticky vypočítá výšku nálitku. Pokud změníte výšku slícovaného povrchu, změní se i výška nálitku.

Nálitek můžete spojit i s povrchem, který se nálitku nedotýká. Slícovaný povrch a nálitek se mohou například nacházet vedle sebe.

Na obrázku je slícovaný povrch tvořen spodní částí víčka (průhlednou). Výška nálitku se vypočítává automaticky na základě slícovaného povrchu. Zelené zvýrazněné plochy znázorňují slícovaný povrch, který se dotýká nálitku. Montážní špička proráží víčko.
clearance_button Nastavte vůli pro výšku nálitku. V části Nálitek můžete nastavit vůli pro výšku nálitku a upravit ji pomocí šipek. Vůle je prostor mezi dvěma nálitky; počítá se jako odsazení zadané hodnoty výšky.

Nálitek pro nářadí – závit

pm_hrdboss_thread_v2 Zadejte výšku nálitku Nastaví vlastnosti nálitku.

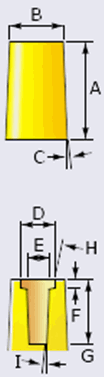

  • A. Definuje výšku nálitku
  • B. Definuje průměr nálitku
  • C. Definuje úhel úkosu hlavního nálitku
  • D. Definuje průměr odsazení nálitku
  • E. Definuje průměr vnitřní díry
  • F. Definuje výšku odsazení nálitku
  • G. Definuje hloubku vnitřní díry
  • H. Definuje úhel úkosu vnitřního odsazení
  • I. Definuje úhel úkosu vnitřní díry
  Vyberte slícovaný povrch Aktivuje pole Slícovaný povrch a deaktivuje pole Výška nálitku.
Slícovaný povrch

 Definuje plochu, která má lícovat s vrškem nálitku. Software automaticky vypočítá výšku nálitku. Pokud změníte výšku slícovaného povrchu, změní se i výška nálitku.

Nálitek můžete spojit i s povrchem, který se nálitku nedotýká. Slícovaný povrch a nálitek se mohou například nacházet vedle sebe.

Na obrázku je slícovaný povrch tvořen spodní částí víčka (průhlednou). Výška nálitku se vypočítává automaticky na základě slícovaného povrchu. Zelené zvýrazněné plochy znázorňují slícovaný povrch, který se dotýká nálitku. Montážní špička proráží víčko.
clearance_button Nastavte vůli pro výšku nálitku. V části Nálitek můžete nastavit vůli pro výšku nálitku a upravit ji pomocí šipek. Vůle je prostor mezi dvěma nálitky; počítá se jako odsazení zadané hodnoty výšky.
