Deformace modelu pomocí bodu

Abyste dosáhli různých výsledků, můžete kombinovat různé možnosti bodové deformace. Příklady v tomto tématu předvádějí jen některé z těchto možností.

1. Klepněte na ikonu Deformovat v panelu nástrojů Prvky nebo vyberte položky Vložit > Prvky > Deformovat.
2. V daném správci PropertyManager pod položkou Typ Deformace vyberte Bod.
3. Pod položkou Bod deformace vyberte jednu z těchto entit v grafické ploše pro Bod deformace:
   • Bod na ploše nebo rovině
   • Bod na hraně
   • Vrchol
   • Bod v prostoru

   Příklady výběru Bodu deformace:

   Bod na ploše nebo rovině

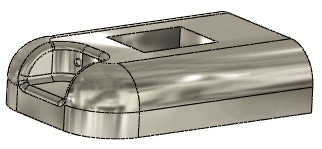

   Počáteční díl Bod na ploše je jednoduchá metoda pro rychlé provádění změn složitých modelů. Bod na ploše je vhodný při provádění více iterací návrhu a přidávání změn složitých prvků do modelů.

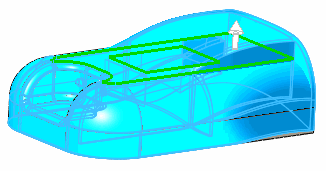

   Vyberte bod na ploše nebo rovině. Směr otevření je kolmý k dané ploše.

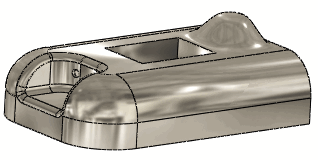

   Výsledek deformace bodu na ploše Všimněte si stupně změny, kterou lze provádět pomocí operace bodové deformace.

   Bod na hraně

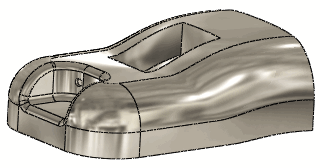

   Počáteční díl Použití bodu na hraně umožňuje předvídatelnější posouvání a umístění dané deformace.

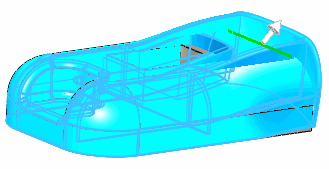

   Vyberte bod na hraně. Směr otevření je vypočítán jako průměrná normála ze dvou přilehlých ploch. Pokud posouváte bod podél hrany, střed deformace se bude posouvat s ním.
   Výsledek deformace bodu na hraně Deformace bod na hraně umožňuje provádění složitých a rychlých změn návrhu v libovolném typu modelu.

   Bod na vrchol
   Počáteční díl Použití bodu na vrcholu je předvídatelnější způsob umístění deformace, když normála přilehlých povrchů tvoří požadovaný směr otevření.
   Vyberte vrchol. Tento příklad používá vrchol žebra. Směr otevření je průměrnou normálou všech přilehlých ploch.
   Výsledek deformace bodu na vrcholu

   Bod v prostoru
   Zvolte bod v prostoru pro Bod deformace a vyberte jednu z následujících voleb pro Směr deformace: hrana čára skici dva body nebo vrcholy rovina rovinná plocha (Bod v prostoru a čára skici pro zobrazený směr)
   Náhled dané deformace pomocí bodu v prostoru V tomto případě je směr určen pomocí čáry skici. Pokud vybraný bod leží v určité rovině, směr otevření je k ní kolmý.
   Výsledek deformace pomocí bodu v prostoru

4. Když použijete bod v prostoru jako Bod deformace , vyberte lineární hranu, dva body nebo vrcholy, rovinnou plochu nebo rovinu jako Směr deformace.
   U bodu na ploše, hrany nebo vrcholu stačí vybrat jen Směr deformace, abyste použili jiný směr než výchozí. Podle potřeby klepněte na Obrátit směr deformace.

5. Zadejte hodnotu do pole Vzdálenost deformace.
6. Pod položkou Deformovat oblast:
   1. Zadejte hodnotu do pole Poloměr deformace. Tato hodnota poloměru určuje sférický vliv kolem vybraného bodu.

      Bodová deformace se znázorněním, jak hodnota Poloměru deformace kolem bodu ovlivňuje tvar.

      Teoretická koule (červená šipka) reprezentuje hodnotu Poloměru deformace.



   2. Vyberte možnost Oblast deformace, chcete-li deformaci omezit na oblast uzavřenou obvodem vybrané plochy.
      Když zvolíte bod na ploše a vyberete možnost Oblast deformace, ve výchozím stavu deformaci omezíte na oblast uzavřenou obvodem vybrané plochy. Vyberete-li bod na hraně, vrchol nebo bod v prostoru, deformace není přímo ovlivněna možností Oblast deformace.

      Po volbě Deformovat oblast lze vybrat i Pevné křivky/hrany/plochy a libovolné Další plochy pro deformaci.

      Příklad toho, jak Oblast deformace ovlivňuje deformaci:

      Počáteční díl

      Není zaškrtnuta možnost Deformovat oblast.

      Výsledek se zrušenou volbou Oblast deformace Při použití bodu na vybrané ploše je deformace ovlivněna výběrem možnosti Oblast deformace nebo jejím zrušením.

      Deformace používající stejný bod s vybranou Oblastí deformace.

      Pokud vyberete hranu či vrchol, deformaci neovlivní výběr možnosti Oblast deformace nebo její zrušení. Tento náhled (vybraná hrana) je stejný s vybranou možností Oblast deformace nebo bez ní.

   3. Vyberte Těla pro deformaci .

      Tato možnost je vhodná při provádění změn ve vícetělových dílech. Možnost Těla pro deformaci je například vhodné použít tehdy, když musí být zachována symetrie v rámci všech těl ovlivněných použitím jedné sady hodnot Vzdálenost deformace a Poloměr deformace , jak je vidět v následující ukázce.

      Počáteční vícetělový díl

      Vybráno jediné tělo

      Výsledek deformace jediného těla

      Vybrána všechna čtyři těla

      Výsledek vícetělové deformace

7. Ve skupině Možnosti tvaru:
   1. Vyberte úroveň tuhosti. Tuhost určuje pevnost tvaru deformace bez ohledu na to, zda je omezena v rámci plochy (vybrána Oblast deformace) nebo volná (zrušen výběr Oblasti deformace). Míra aplikované tuhosti je určena tvarem, který chcete vytvořit.

      Všechny ukázky tuhosti používají Vzdálenost deformace 10, Poloměr deformace 50 a stejný bod na ploše.
      Je zaškrtnuta možnost Deformovat oblast.	Není zaškrtnuta možnost Deformovat oblast.
      Tuhost - minimální
      Tuhost - střední
      Tuhost – maximální

   2. Když možnost Deformovat oblast není vybraná, můžete volitelně vybrat Osu deformace a tím do další míry ovládat tvar deformace. Osa deformace je určena výběrem lineární hrany, dvou bodů nebo vrcholů, nárysové čáry, rovinné plochy nebo roviny. Výsledem je deformace podobná ohýbání, rovnoběžná s vybranou osou.

      Počáteční díl

      Počáteční díl Bodová deformace se dvěma vybranými vrcholy (červené šipky) pro Osu deformace .

      Výsledek použití dvou vrcholů k vytvoření osové čáry

      Bodová deformace používající osovou čáru definovanou různými vrcholy (červené šipky) pro Osu deformace.

      Výsledek použitím nové osové čáry

      Bodová deformace používající rovinu (červená šipka) pro Osu deformace. Osa ohybu je kolmá k této rovině se středem v těžišti daných těl.

      Výsledek použitím roviny pro osovou čáru

   3. Je-li vybrána Oblast deformace, zrušením volby Zachovat hranici docílíte následující výsledky:

      Počáteční díl Je použita deformace bodem v prostoru. Plocha deformace (červená šipka) je stejná ve všech ukázkách.

      Zrušena volba Zachovat hranici Vybrána volba Jen dodatečné plochy Je vybrána horní plocha pro možnost Další plochy pro deformaci

      Výsledek: Deformována je jen horní plocha, zatímco boční plochy jsou v podstatě vysunuty, aby se s ní setkaly.

      Volba Zachovat hranici zaškrtnuta

      Výsledek: Ovlivněna je jen horní plocha. Všechny ostatní plochy zůstanou beze změn.

   4. Posuvníkem Přesnost tvaru můžete řídit kvalitu povrchu. Zvýšením kvality zvýšíte také úspěšnost prvku pro deformaci. Zobrazí-li se například chybová zpráva Nelze nahradit geometrie, posuňte posuvník doprava. Posouvejte posuvník jen podle potřeby, zvýšením přesnosti povrchu se sníží výkon.
8. Klepněte na tlačítko .
