Ruční oprava přeurčených skic

Návod na ruční opravu předefinovaných skic:

  1. V položce Zpráva okna PropertyManager klepněte na Ruční oprava.

    Všechny vztahy a kóty ve skice se zobrazí pod položkou Konfliktní vztahy/kóty.

  2. Vyberte každý vztah nebo kótu. Dojde k jejich zvýraznění v grafické ploše.

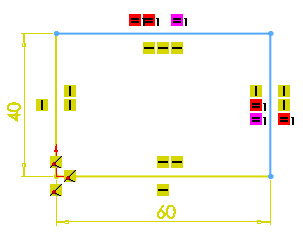

    Příklad:

    = Stejný poloměr/délka 1

  3. Klepněte na Odstranit.

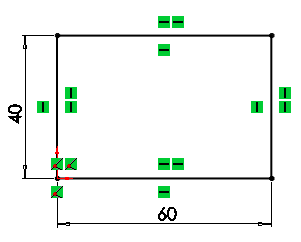

    Nalezeno platné řešení
    Odstraníte-li jednu či více položek pod volbou Konfliktní vztahy/kóty, klepnutím na PM_undo_solution_set.gif vrátíte zpět každou akci a znovu naplníte daný seznam.

  4. Klepněte na tlačítko PM_OK.gif.
