Převedení importovaného dílu na plechový díl

Jakýkoli importovaný plechový díl můžete převést na plechový díl SolidWorks.

Importovaný díl musí mít konstantní tloušťku.

Pokud díl, který převádíte, obsahuje lisovaný prvek, bude tento lisovaný prvek odstraněn. Prvek však můžete po převodu znovu použít.

Postup při převedení importovaného plechového dílu:

  1. Importujte díl.

  2. Klepněte na nástroj Převést na plechový díl (panel nástrojů pro plechové díly) nebo Vložit > Plechové díly > Převést na plechový díl .
  3. Ve správci PropertyManager pod položkou Parametry plechového dílu vyberte pevnou plochu.

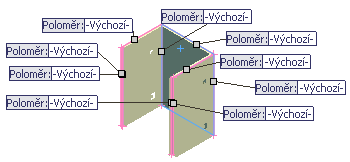

  4. Pod položkou Hrany ohybů klepněte na Shromáždit všechny ohyby

    Tím se vyberou všechny již existující ohyby a tloušťka dílu v importovaném dílu.

    Můžete také manuálně vybrat hrany ohybů.

  5. Klepněte na .
