Vytvoření nulové a negativní kóty

Můžete specifikovat nulu a záporné hodnoty pro kóty skici. To je užitečné v případě, kdy chcete převrátit směr entity.

V okně PropertyManager nástroje Kóta nebo v dialogovém okně Změnit otočte směr pozice kóty pomocí:
  • Klepnutím na nástroj Obrátit směr PM_reverse_direction.gif (okno PropertyManager) nebo Obrátit směr kóty button_Reverse_Sense_Modify.gif (dialogové okno Upravit)
  • Zadání záporného čísla

Postup pro obrácení polohy kóty ve skice:

  1. V grafické ploše vyberte kótu pozice.
  2. V okně PropertyManager, v části Hlavní hodnota, klepněte na nástroj Obrátit směr PM_reverse_direction.gif.

    Umístění objektu vzhledem k referenčnímu bodu se změní na opačný směr vzhledem k původní hodnotě. V této skice je pozice čáry fixovaná a kóta, která se má změnit, vede od čáry k vrcholu obdélníku.

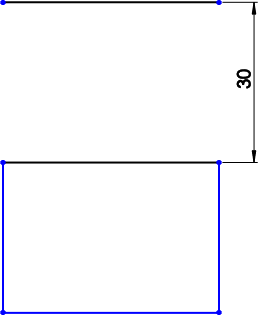

    Pokud klepnete na nástroj Obrátit směr PM_reverse_direction.gif, horní čára v obdélníku se nyní zobrazí 30 jednotek nad čarou:
