Můžete vytvořit sestavu SolidWorks pro desku plošných spojů a její součásti.
Postup vytvoření sestavy mobilního telefonu:
-
Klepněte na Sestavit model
(panel nástrojů pro nástroje).
Program CircuitWorks zobrazí varování týkající se sedmi součástí s nulovou výškou. Kdybyste již dříve nedefinovali výšku pro součást 0402C_AVX, bylo by jich osm.
- V dialogovém okně klepněte na Sestavit.
-
Pokud budete dotázáni, zda chcete přepsat stávající desku nebo modely součástí, klepněte na Ano.
Sestavení je dokončeno, když se na panelu Průběh zobrazí
Proces byl dokončen.

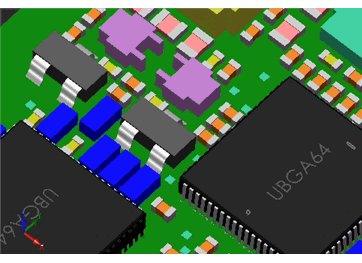

SolidWorks zobrazí model sestavy. Vaše zobrazení se může lišit v závislosti na nastavení SolidWorks.
Všimněte si, že některé součásti jsou detailní modely, které byly při instalaci CircuitWorks již uloženy v Knihovně součástí, zatímco jiné mají podobu jednoduchých bloků, které sestavila aplikace CircuitWorks s použitím informací v souboru IDF. Je-li třeba, můžete nahradit jednoduché modely CircuitWorks v knihovně podrobnějšími modely, které jste vytvořili v SolidWorks.
