PropertyManager Nastavení pádové zkoušky

PropertyManager Nastavení pádové zkoušky nastavuje parametry studie pádové zkoušky.

Chcete-li použít tento správce PropertyManager, vytvořte studii pádové zkoušky. Ve stromu studie pádové zkoušky poklepejte na položku Nastavení.

Upřesnit

Nastavuje typ zadání, který určíte.

Výška pádu Zadáte výšku, ze kterĂ© model padá z klidovĂ©ho stavu.
Rychlost pĹ™i rázu Zadáte smÄ›r a velikost rychlosti modelu v okamĹľiku nárazu do cĂ­lovĂ© roviny.

Výška

Nastavuje výšku, ze kterĂ© tÄ›leso z klidovĂ©ho stavu padá. Toto je vzdálenost, kterou tÄ›leso musĂ­ urazit ve smÄ›ru gravitace, aby zasáhlo pevnou rovinu. DostupnĂ© pouze v případÄ›, Ĺľe vyberete volbu Výška pádu v oknÄ› UpĹ™esnit. Rychlost pĹ™i rázu se vypoÄŤĂ­tá pomocĂ­ vztahu Vrázu= (2gh)½, kde g je gravitaÄŤnĂ­ zrychlenĂ­ a h je výška.

  Z těžištÄ› Zadaná výška je vzdálenost mezi těžištÄ›m tÄ›lesa a pevnou rovinou ve smÄ›ru gravitace.
TěžištÄ› tvoří geometrickĂ˝ stĹ™ed tÄ›lesa. V sestavÄ› se těžištÄ› shoduje se stĹ™edem gravitace pouze v případÄ›, Ĺľe všechny součásti majĂ­ stejnou hustotu.
  Z nejnižšího bodu Zadaná výška je nejmenší vzdálenost mezi tÄ›lesem a pevnou rovinou podlahy. Bod, kterĂ˝ je k pevnĂ© rovinnĂ© podlaze nejblĂ­Ĺľe, logicky narazĂ­ do podlahy pĹ™i pohybu tÄ›lesa ve smÄ›ru pĹŻsobenĂ­ gravitace nejdřív.
Výška pádu UrÄŤuje výšku od těžištÄ› nebo od nejnižšího bodu k rovinÄ› nárazu. Pro výšku mĹŻĹľete vybrat jednotky.

Rychlost při nárazu

Nastavuje smÄ›r a velikost rychlosti v okamĹľiku nárazu. PouĹľije se pouze v případÄ›, ze vyberete volbu Rychlost pĹ™i rázu v oknÄ› UpĹ™esnit.

  Odkaz nárazovĂ© rychlosti Nastavuje referenÄŤnĂ­ entitu, která urÄŤuje smÄ›r rychlosti pĹ™i nárazu. Je moĹľnĂ© vybrat hranu, referenÄŤnĂ­ rovinu nebo rovinnou plochu. Pokud vyberete referenÄŤnĂ­ rovinu nebo rovinnou plochu, rychlost se pouĹľije ve smÄ›ru kolmĂ©m na tuto rovinu nebo plochu. KlepnutĂ­m na tlaÄŤĂ­tko obrátĂ­te smÄ›r rychlosti pĹ™i nárazu.
Velikost rychlosti Nastavuje velikost a jednotku rychlosti pĹ™i nárazu.

Gravitace

Nastavuje smÄ›r a velikost gravitaÄŤnĂ­ho zrychlenĂ­.

  Odkaz gravitace Nastavuje referenÄŤnĂ­ entitu, která urÄŤuje smÄ›r gravitace. Je moĹľnĂ© vybrat hranu, referenÄŤnĂ­ rovinu nebo rovinnou plochu. Pokud vyberete referenÄŤnĂ­ rovinu nebo rovinnou plochu, gravitace se pouĹľije ve smÄ›ru kolmĂ©m na tuto rovinu nebo plochu. KlepnutĂ­m na tlaÄŤĂ­tko obrátĂ­te smÄ›r gravitace.
Velikost gravitace Nastavuje velikost a jednotku gravitace.

CĂ­l

Nastavuje orientaci roviny rázu.

Orientace cĂ­le
  Kolmo ke gravitaci Rovina rázu je kolmá ke gravitaci.
  RovnoběžnÄ› s ref. rovinou Rovina rázu je rovnoběžná s vybranou referenÄŤnĂ­ rovinou.
Odkaz cĂ­lovĂ© orientace Vyberte referenÄŤnĂ­ rovinu. DostupnĂ© pouze v případÄ›, Ĺľe je vybrána volba RovnoběžnÄ› s ref. rovinou.
SouÄŤinitel tĹ™enĂ­ Nastavuje souÄŤinitel tĹ™enĂ­ mezi modelem a rovinou rázu.
Program určí skutečnou polohu roviny rázu následujícím způsobem:
  • Pokud jste zadali výšku, tÄ›leso urazĂ­ zadanou vzdálenost ve smÄ›ru pĹŻsobenĂ­ gravitace a potom narazĂ­ do roviny.
  • Pokud jste zadali Rychlost pĹ™i rázu, tÄ›leso narazĂ­ do roviny v zadanĂ© rychlosti.

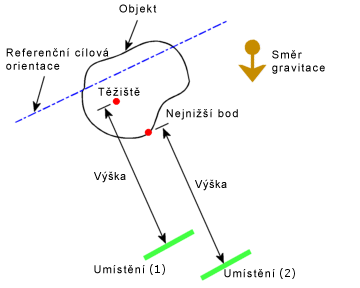

Skutečné umístění roviny nárazu při zadané výšce.

Poloha (1): Výška se měří od těžiště tělesa.

Poloha (2): Výška se měří od nejnižšího bodu tělesa.

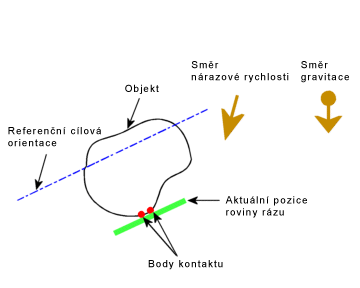

Skutečné umístění roviny nárazu při zadané rychlosti nárazu.
CĂ­lová tuhost
  PevnĂ˝ cĂ­l PouĹľije pro cĂ­l pevnou rovinu.
  FlexibilnĂ­ cĂ­l PouĹľije pro cĂ­l pruĹľnou hladinu.

Tuhost a hustota

Nastavuje vlastnosti pruĹľnĂ© hladiny. Toto nastavenĂ­ je dostupnĂ© pouze v případÄ›, Ĺľe je vybrána poloĹľka FlexibilnĂ­ cĂ­l pod poloĹľkou CĂ­lová tuhost.

Jednotka Nastavuje systém jednotek.
Normálová tuhost Nastavuje tuhost na jednotku plochy kolmo na rovinu nárazu.
TeÄŤná tuhost Nastavuje tuhost na jednotku plochy rovnoběžnÄ› s rovinou nárazu.
Hustota Nastavuje hustotu hladiny nárazu.
CĂ­lová tloušťka Nastavuje velikost a jednotky pro tloušťku hladiny nárazu.

TlumenĂ­ kontaktu

TlumenĂ­ kontaktu se uvaĹľuje u tÄ›les, která se dostávajĂ­ do kontaktu bÄ›hem dopadu a majĂ­ nastavenu podmĂ­nku kontaktu ŽádnĂ˝ prĹŻnik. TlumenĂ­ kontaktu se poÄŤĂ­tá jako viskĂłznĂ­ tlumenĂ­. Vstupem je hodnota tlumenĂ­ jako pomÄ›r kritickĂ©ho tlumenĂ­ (ζcr = 2* m* ω).

critical_damping_ratio.gif PomÄ›r kritickĂ©ho tlumenĂ­ Hodnota tlumenĂ­ jako pomÄ›r kritickĂ©ho tlumenĂ­ (ζcr = 2* m* ω). Chcete-li například použít 5 % kritickĂ©ho tlumenĂ­, zadejte hodnotu 0,05.

PĹ™i pouĹľitĂ­ tlumenĂ­ kontaktu se omezujĂ­ vysokofrekvenÄŤnĂ­ oscilace, kterĂ© se mohou objevit pĹ™i dopadu, a zvyšuje se stabilita Ĺ™ešenĂ­ (správce PropertyManager NastavenĂ­ pádovĂ© zkoušky).

NastavenĂ­ znaÄŤky

Zobrazuje smÄ›ry gravitaÄŤnĂ­ho zrychlenĂ­ a rychlost pĹ™i nárazu.

  Upravit barvu KlepnutĂ­m na toto tlaÄŤĂ­tko zmÄ›nĂ­te barvu znaÄŤek rychlosti a zrychlenĂ­.
ZnaÄŤka Ovládá velikost znaÄŤek rychlosti a zrychlenĂ­.
  Zobrazit náhled Zobrazuje náhled znaÄŤek v grafickĂ©m oknÄ›.
