Globální souřadný systém
Směrový vstup se standardně týká globálního souřadného systému (X, Y a Z), který je umístěn na rovině Plane1 s počátkem umístěným v Počátku dílu nebo sestavy. Rovina Plane1 je první rovina, která se zobrazí ve stromu FeatureManager a může mít odlišný název. Referenční triáda ukazuje globální směry X, Y a Z.

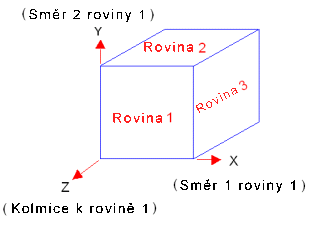

Na obrázku níže vidíte vztah mezi globálním souřadným systémem rovinami Plane1, Plane2 a Plane3.
Kde X je směr 1 roviny Plane1, Y je směr 2 roviny Plane1 a Z je směr kolmo k rovině Plane1.
|

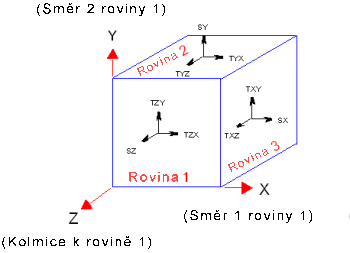

| Složky napětí v globálním souřadném systému |
|

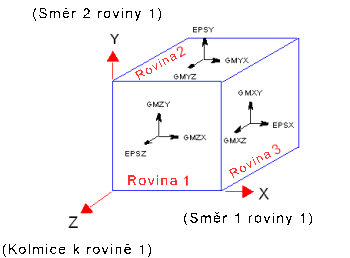

| Složky namáhání v globálním souřadném systému |
Klepnutím pravým tlačítkem na jeho ikonu a výběrem volby Osy může být globální souřadný systém zobrazen na libovolném obrázku.
Místní souřadné systémy
Místní souřadné systémy jsou všechny ostatní souřadné systémy kromě globálních souřadných systémů. Můžete určit uchycení a zatížení v jakémkoliv požadovaném směru. Například když definujete sílu na válcové ploše, můžete ji aplikovat v radiálním, obvodovém nebo axiálním směru. Stejně tak pokud vyberete kulovou plochu, můžete vybrat radiální, podélný nebo příčný směr. Navíc je možné použít referenční roviny a osy.
Při zobrazení výsledků můžete použít referenční roviny a osy. Je například možné zobrazit napětí na válcové ploše v radiálním směru.
Použití referenčních rovin a os. Referenční roviny a osy můžete použít k definování vlastností ortotropního materiálu nebo aplikaci směrových zatížení a uchycení.

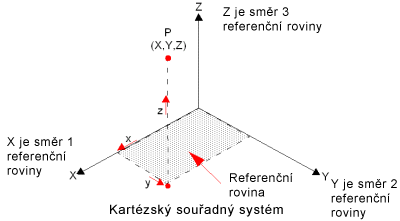

- Použití referenčních rovin. Referenční rovina určuje kartézský souřadný systém (viz následující obrázek).

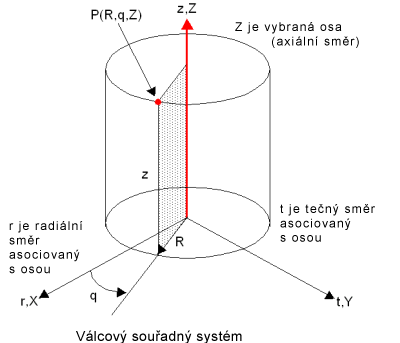

- Použití referenčních os Referenční osa určuje válcový souřadný systém dle následujícího obrázku.
Podrobnosti naleznete v tématu Zatížení a uchycení.
