Odsazení pro skořepiny

Síť můžete zarovnat s horní, střední nebo dolní plochou skořepiny. Chcete-li zarovnat síť s referenčním povrchem, můžete zadat hodnotu odsazení. Síť je vždy automaticky zarovnaná se střední plochou skořepiny.

PropertyManager Určení skořepiny obsahuje tyto možnosti:

Prostřední plocha

Zarovná síť s prostřední plochou skořepiny

Horní plocha

Zarovná síť s horní plochou skořepiny

Dolní plocha

Zarovná síť s dolní plochou skořepiny

Zadat poměr

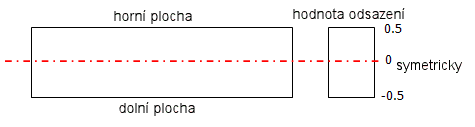

Zarovná síť s referenčním povrchem, definovaným hodnotou odsazení, která je zlomkem celkové tloušťky. Obrázek znázorňuje význam negativních a pozitivních hodnot odsazení.

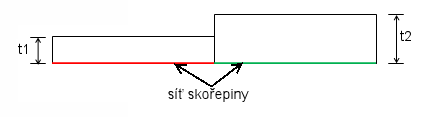

Chcete-li například vymodelovat přilehlé skořepiny s různými tloušťkami tak, aby byly jejich dolní plochy shodné, můžete vytvořit tyto dva povrchy pomocí volby Dolní plocha.

Odsazení pro skořepiny není k dispozici pro analýzy velkého posunutí.
