Pro skořepinové modely, symetrie vyžaduje, aby bylo plochám sousedícím s plochami symetrie zabráněno v pohybu v kolmém směru a rotacím kolem dalších dvou ortogonálních směrů. Roviny symetrie musejí být navzájem kolmé.
V případě povrchových geometrií se omezení symetrie použijí na plochy sousedící s rovinami symetrie modelu podél tloušťky modelu.
Uchycení Symetrie v části Upřesňující ve správci PropertyManager Uchycení slouží k použití uchycení symetrie na plochy nebo hrany skořepiny. Hrany skořepiny musejí být rovinné. Plochy skořepiny musejí ležet na kolmých rovinách symetrie.
Symetrie vyžaduje, aby ji splňovala geometrie, uchycení, zatížení a vlastnosti materiálu. Obecně se použití symetrie nedoporučuje pro studie zborcení a frekvenční studie.
Na následujících příkladech je zobrazeno, jak se omezení symetrie používají u různých geometrií:
Plechové díly, které se síťují se skořepinovými elementy
Rovinná symetrie

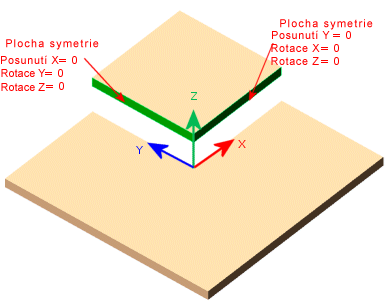

Předpokládejme, že tento model je symetrický podle dvou rovin. Můžete analyzovat čtvrtinu modelu. Omezení Symetrie automaticky použije na vybrané plochy podmínky posunutí a rotací. Vybrané plochy musí být navzájem kolmé.
Osová symetrie

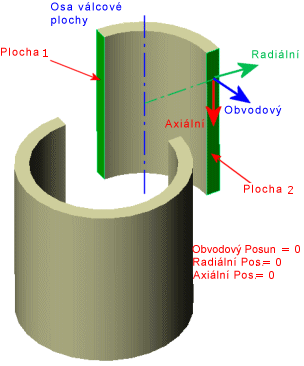

Tento model je osově symetrický. Můžete analyzovat polovinu nebo čtvrtinu modelu. Omezení Symetrie automaticky použije na vybrané plochy podmínky posunutí a rotací.
Plochy
Rovinná symetrie

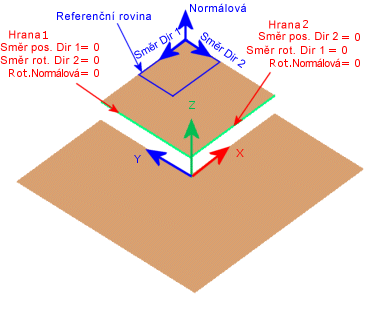

Tento plošný model je symetrický podle dvou rovin. Můžete analyzovat čtvrtinu modelu. Na hrany skořepiny použijte uchycení Symetrie. Vybrané plochy musejí být navzájem kolmé.
Osová symetrie

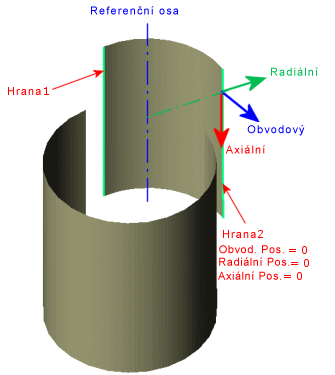

Tento plošný model je osově symetrický. Můžete analyzovat polovinu nebo čtvrtinu modelu. Na hrany skořepiny použijte uchycení Symetrie.
