Kritérium selhání Tsai-Wu

Kritérium Tsai-Wu se používá k určení koeficientu bezpečnosti pro kompozitní ortotropní skořepiny.

Toto kritérium předpovídá selhání pomocí celkové deformační energie (deformační a dilatační energie). Je obecnější než kritérium selhání Tsai-Hill, protože rozlišuje mezi pevností v tlaku a v tahu.

Pro 2D stav namáhání v rovině (σ3 = 0, τ13 = 0, τ23 = 0) je kritérium selhání Tsai-Wu vyjádřeno jako:

TsaiWU_Failure_Index

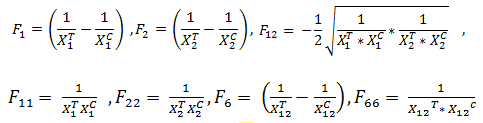

Součinitele Fij ortotropního kritéria selhání Tsai-Wu se vztahují k parametrům pevnosti materiálu kompozitu a jsou určeny experimentálně. Jsou vypočteny z těchto vzorců:

TsaiWu_Coefficients

XT1 pevnost laminovaného materiálu v tahu ve směru vláken
XC1 pevnost laminovaného materiálu v tlaku ve směru vláken
XT2 pevnost laminovaného materiálu v tahu napříč ke směru vláken
XC2 pevnost laminovaného materiálu v tlaku napříč ke směru vláken
XT12 pevnost laminátu při kladném smykovém napětí
XC12 pevnost laminátu při záporném smykovém napětí (řešič ji považuje za stejnou jako pevnost při kladném smykovém napětí)

Stav napětí kompozitu vypočtený programem je vyjádřen složkami: σ1, σ2 a τ12

σ1 napětí laminátu ve směru vláken
σ2 napětí laminátu napříč ke směru vláken
τ12 smykové napětí laminátu

Směry materiálu vrstev kompozitu


Směr 1 označuje směr orientace vláken vrstvy.

Směr 2 označuje příčný směr vláken v rovině vrstvy.

Koeficient bezpečnosti

Program hlásí koeficient bezpečnosti (FOS), kterým je třeba vynásobit všechny složky napětí laminátu pro dosažení selhání laminátu podle výše uvedeného kritéria Tsai-Wu. Koeficient FOS pro selhání laminátu je vypočten z:

Tsai-Wu_FOS, přičemž koeficienty jsou dány:

Tsai-Wu_FOS_Coefficients

Koeficient bezpečnosti větší než 1,0 indikuje, že je laminát nenáchylný k selhání.

Kritérium selhání Tsai-Wu nemůže předpovídat jiné režimy selhání (například selhání vláken, matrice a rozhraní matrice a vláken).
