Vlastnosti dokumentu - Tabulky děr

Můžete určit nastavení výkresů na úrovni dokumentu pro tabulky děr. Funkce je k dispozici pouze pro výkresy.

Chcete-li tuto stránku otevřít, klepněte ve výkresu na ikonu Možnosti (základní panel nástrojů), vyberte záložku Vlastnosti dokumentu a zde možnost Tabulky > Díry.

Text

Písmo Klepnutím upravíte písmo.

Přesnost umístění

Přesnost jednotky Zvolte pro hodnotu umístění díry počet číslic za desetinnou čárkou.

Značení děr

Zvolte písmena nebo číslice pro pořadí značek tabulek děr.

A, B, C Před číslem pořadí značky díry se zobrazí písmeno.
1, 2, 3 Číslo definuje pořadí značky díry.

Značka počátku

Značka počátku Vyberte si normu, která řídí původní zobrazení nebo možnost Dle normy pro použití všeobecné normy výkresu.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Úhel/odsazení od středu díry


Úhel

Úhel značky od svislé čáry vedoucí středem díry


Offset

Vzdálenost od značky k profilu díry
Sloučit stejné značky Zkombinujte položky se stejnými značkami v jedné řadě.

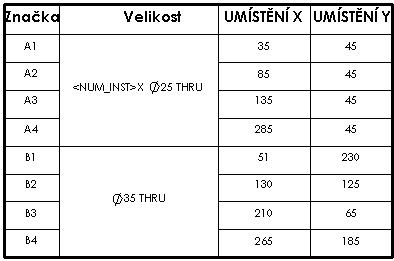

Sloučit stejné velikosti Zkombinujte díry o stejné velikosti v různých řadách.
Zobrazit písmeno a číslo velikosti díry podle normy ANSI v palcích Slouží k zobrazení písmen a čísel velikosti díry podle normy ANSI v palcích. Díry vytvořené nástrojem Průvodce dírami zobrazuje stejné velikosti jako v rámci položky Specifikace díry.

Použití typu díry

Nepoužití typu díry
Zobrazit středy děr Zvolte pro zobrazení středů děr.
Automatická aktualizace tabulky děr Zvolte pro aktualizaci tabulky děr, když jste přidali nebo smazali součásti v přidružené sestavě.
Použít znovu odstraněné značky Tuto možnost vyberte, pokud chcete používat odstraněné značky.

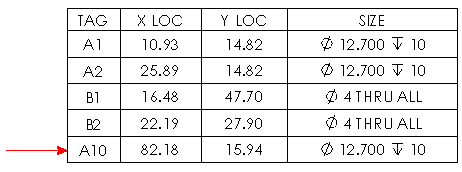

Přidat nový řádek na konec tabulky Tuto možnost vyberte, chcete-li vložit nový řádek na konec tabulky.
