Kontrolní body s proměnným poloměrem

Můžete upravit a přiřadit hodnoty poloměru kontrolním bodům mezi vrcholy zaoblení s proměnným poloměrem.

Zaoblení s proměnným poloměrem obsahují náhledy. Ve správci PropertyManager Zaoblení můžete vybrat možnost Plný náhled, Částečný náhled nebo Žádný náhled.

Informace o použití kontrolních bodů pro zaoblení s proměnným poloměrem:
  • Hodnotu poloměru můžete přiřadit každému bodu nebo můžete přiřadit hodnoty jednomu nebo oběma ohraničujícím vrcholům.
  • Výchozí systémová nastavení obsahují tři kontrolní body umístěné podél hrany mezi dvěma proměnnými poloměry v pravidelných rozestupech o velikosti 25 %, 50 % a 75 %.
  • Pomocí následujících metod můžete změnit relativní polohu každého kontrolního bodu:
    • Změna procentuální hodnoty kontrolního bodu v popisku
    • Výběr kontrolního bodu a jeho přetažení do nového místa
  • Podél hrany, kterou vyberete k zaoblení, můžete přidávat nebo odebírat kontrolní body buď při vytváření zaoblení nebo poté pomocí funkce Upravit prvek. Přidávání nebo odebírání kontrolních bodů podél hrany umisťuje kontrolní body podél této hrany v pravidelných rozestupech.
    • Postup pro přidání kontrolních bodů: Můžete vybrat kontrolní bod a tažením se stisknutou klávesou Ctrl vytvořit další kontrolní bod v novém umístění. Nebo můžete ve správci PropertyManager zvýšit hodnotu v poli Počet instancí . Při přidání nových kontrolních bodů pomocí správce PropertyManager jsou body umístěny do výchozích poloh.
    • Postup pro odebrání kontrolních bodů: Kontrolní body můžete odebrat tak, že na ně klepnete pravým tlačítkem a z místní nabídky vyberete možnost Odstranit. Nebo můžete ve správci PropertyManager snížit hodnotu v poli Počet instancí . Při odstranění nových kontrolních bodů pomocí správce PropertyManager jsou body odstraněny z výchozích poloh.
  • Můžete vybrat více než jednu entitu skici k zaoblení. Dříve než vyberete pod možností Položky k zaoblení další entity, dokončete každou entitu následujícím způsobem:
    • Nejdříve na každý vrchol použijte poloměr.
    • Použijte hodnoty poloměru na jeden nebo všechny kontrolní body.
    • Změňte polohu kontrolního bodu před nebo po použití hodnoty poloměru.
    • Je-li potřeba, přidejte nové kontrolní body.

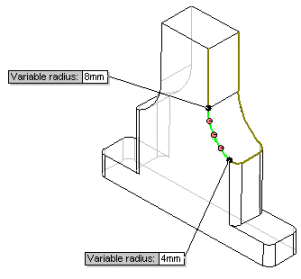

Model s jedinou vybranou entitou skici a třemi výchozími nepřiřazenými kontrolními body Model s poloměry přiřazenými kontrolním bodům ve výchozích polohách.
Pokud chcete vybrat dvě části skici, před výběrem dalších entit skici přiřaďte poloměry vrcholům a kontrolním bodům první entity skici.

Model se dvěma vybranými částmi skici a poloměrem přiřazeným vrcholu u druhé entity
Před přiřazením poloměrů kontrolním bodům by měl být přiřazen poloměr vrcholu.

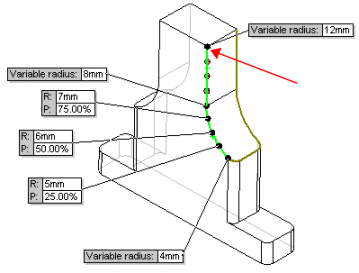

 Model se dvěma vybranými částmi skici a poloměry přiřazenými všem kontrolním bodům

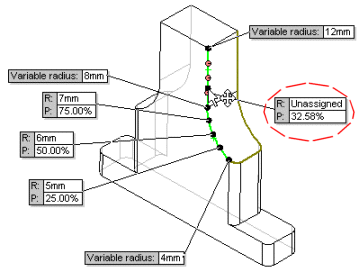

Zobrazena je stará i nová poloha kontrolního bodu, ale jen nová poloha obsahuje popisek.

Hodnoty poloměru můžete přiřadit libovolnému množství kontrolních bodů nebo kontrolní body můžete ponechat nepřiřazené. Použito zaoblení s proměnným poloměrem
