Výběr nástroje pro obrábění

Nástroj Costing používá různé metody výběru nástrojů používaných pro obrábění.

Pokud díl obsahuje prvky, jež potřebují více operací, jako například frézování a vrtání, nástroje Costing se pokusí použít takový stroj ze šablony obrábění, který dokáže provést více operací. V šabloně je třeba definovat stroje s odpovídajícími nástroji pro frézování a vrtání. Nástroj Costing v šabloně nejprve porovná velikost nástroje a velikost prvku. Pokud nalezne přesnou shodu, použije se tento nástroj. Jestliže přesná velikost nástroje není nalezena, bude nástroj Costing hledat nástroj, který je oproti danému prvku menší nejvýše o 10 %. Pokud nejsou u daného stroje nalezeny žádné vhodné nástroje, vyhledá nástroj Costing jiný stroj s odpovídajícími nástroji.

U drážek závisí výběr nástroje na těchto faktorech:

Typ drážky	Výběr nástroje

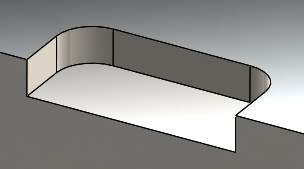

Drážka se zaoblením rohu nebo s poloměrem horní části	Velikost nástroje je dána poloměrem zaoblení.

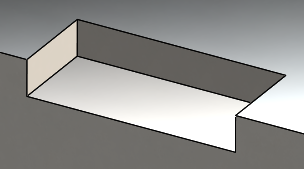

Drážka bez zaoblení rohu	Nejmenší dostupný nástroj.
Drážka s otvorem se dvěma přilehlými bočními stěnami (otevřená drážka)	Největší dostupný nástroj.
Drážka s otvory na stěnách (nástrojem je červený válec)	Velikost nástroje je dána šířkou drážky.
Má-li dolní část drážky obloukový profil, pak u všech výše uvedených případů použije nástroj Costing dostupnou čelní kulovou frézu.
