Vytváření zubaté vodicí čáry

Vytvoření lomené odkazové čáry:

  1. Klepněte na nástroj Zubatá vodící čára Tool_Multi_Jog_Leader_Annotation.gif na panelu nástrojů pro popisy nebo na Vložit > Popisy > Zubatá vodící čára.
  2. Klepněte na list výkresu, jakoukoli geometrii modelu, vybraný bod v popisu nebo na entitu skici.
  3. Přesuňte ukazatel a klepnutím do grafické plochy vyznačte polohu jednotlivých bodů vybočení.

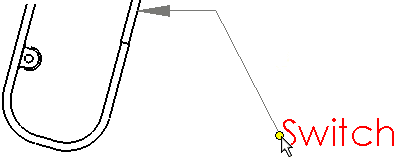

    Příklad připojení lomené odkazové čáry ke kotevnímu bodu popisu:



  4. Čáru dokončíte klepnutím na entitu (například hranu) nebo poklepáním do listu výkresu.
