Vztažné body

K ploše modelu nebo jeho hraně v dokumentu můžete připojit vztažný bod a jeho značku.

Vytvoření vztažného bodu a jeho značky:

  1. Klepněte na Vztažný bod Tool_Datum_Target_Annotation.gif (panel nástrojů Popisy) nebo Vložit > Popisy > Vztažný bod.
  2. Nastavte vlastnosti ve správci PropertyManager.

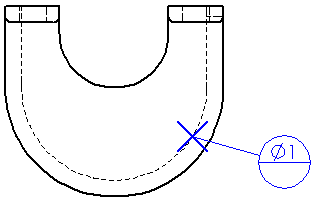

    Příklad:

    Jsou vybrány Značka vztažného boduPM_Datum_Target_Symbol.gif a Cílová oblast X PM_Datum_Target_Area_X.gif.

  3. Klepněte do grafické plochy – tím si umístíte vztažný bod a poté značku. Můžete vložit více značek.

    Pokud jste v okně PropertyManager klepli na možnost Žádná cílová značka PM_Datum_Target_Symbol_No.gif, popis umístíte jen jedním klepnutím.

  4. Klepněte na PM_OK.gif.
Značku vztažného bodu (pozici nebo bod) přemístíte tak, že ji vyberete a daný prvek přetáhnete.
Chcete-li značku vztažného bodu upravit, vyberte ji.
