Vkládání značek základny

  1. Proveďte jeden z následujících úkonů:
    • V případě dílů klepněte na Základna Tool_Datum_DimXpert.gif (panel nástrojů DimXpert) nebo na Nástroje > DimXpert > Základna.
    • U výkresů klepněte na Značka základny Tool_Datum_Feature_Annotation.gif (panel nástrojů Popisy) nebo na položku nabídky Vložit > Popisy > Značka základny.

    Značku základny můžete k popisu připojit buď pomocí předem vybraných značek kótování nebo geometrické tolerance, nebo ji můžete přetáhnout na značku kóty nebo geometrické tolerance.

  2. Upravte možnosti ve správci PropertyManager Základna.
  3. Klepněte do grafické plochy – tím umístíte připojení a poté značku. Takové připojení (jako například vyplněný trojúhelník) se ohýbá pod úhlem hrany výkresu.
  4. Vložte tolik značek, kolik je potřeba.
  5. Klepněte na PM_OK.gif.

Přetáhnete-li značku základny mimo hranu modelu, přidá se vynášecí čára.

Chcete-li značku základny upravit, vyberte ji.

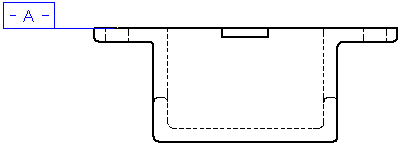

Použijete-li normy pro kótování ANSI, můžete si zobrazit značky základny stylem 1982. Chcete-li vybrat tuto možnost pro aktivní dokument, klepněte na Nástroje > Možnosti > Vlastnosti dokumentu > Popisy > Základny . Vyberte Značky základny dle 1982:
