Změna globální proměnné v dialogovém okně Rovnice

  1. Otevřete soubor instalační_adresář\samples\whatsnew\Equations\sample1.sldprt.
  2. Ve stromu FeatureManager® klepněte pravým tlačítkem na složku Rovnice a vyberte položku Spravovat rovnice.

    Manage_EquationsV3

    Zobrazí se dialogové okno Rovnice.

  3. Vyberte položku Rovnice Equations View Icon Zobrazení.
  4. Klepněte v prvním řádku tabulky Globální proměnné na položku „celková délka“ a změňte údaj ve sloupci Hodnota/rovnice z hodnoty 100 na 200.
  5. Stisknutím klávesy Enter nebo Tab se přesuňte do další buňky v řádku Komentáře.

    Číslo ve sloupci Výsledek se aktualizuje a model je automaticky obnoven. Čísla u všech kót používajících globální proměnnou „celková délka“ se též zdvojnásobí.

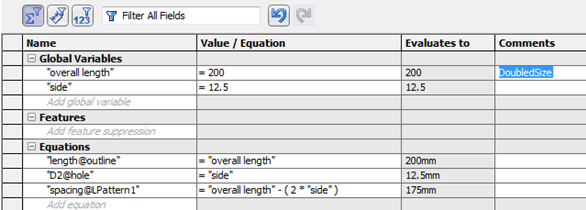

  6. Napište komentář, např. Dvojnásobná velikost.

    EquationsView_DoubleSized

  7. Klepejte na ikonu Zpět tool_undo.gif , dokud se položka „celková délka“ nevrátí na původní hodnotu, tj. 100 mm.

    Protože je vybrána možnost Automatické obnovení, změní se model na původní rozměry. Čísla u všech kót používajících globální proměnnou „celková délka“ se vrátí na svoji původní hodnotu. Buňka Komentáře se též vymaže.

  8. Klepnutím na ikonu Znovu tool_redo.gif obnovíte nové rozměry modelu.

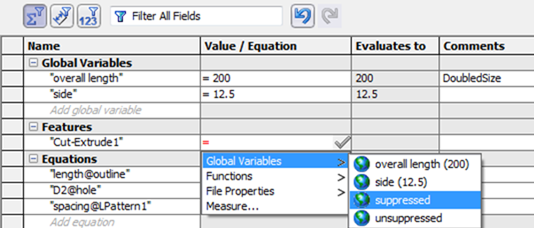

  9. Potlačte prvek Cut-Extrude1:
    1. V části Prvky klepněte do prázdné buňky.
    2. Ve stromu FeatureManager ® klepněte na položku Odebrat vysunutím1.

      Zobrazí se název Prvky. Aplikace SolidWorks vyplní do další buňky znak = (rovnítko) a zobrazí rozevírací seznam s možnostmi Globální proměnné, Funkce, Vlastnosti souboru a Měření.

    3. Rozbalte položku Globální proměnné, vyberte možnost potlačené a klepněte na PM_OK.gif.

      SuppressedFeature

      Do sloupce Výsledek: je přidána hodnota Potlačený.

      Potlačení můžete definovat i pomocí syntaxe funkce if jazyka Visual Basic.
