Převedení objemového dílu na plechový díl

Příkaz Převést na plechový díl umožňuje zadat tloušťku, ohyby a nastřižení potřebná pro převod objemového dílu na plechový díl.

1. Vytvořte objemový díl.



2. Klepněte na nástroj Převést na plechový díl (panel nástrojů pro plechové díly) nebo Vložit > Plechové díly > Převést na plechový díl .
3. Nastavte možnosti ve správci PropertyManager pod položkou Rozměry plechového dílu, pokud chcete používat tabulku rozměrů:
   1. Vyberte Použít tabulku rozměrů.
   2. Do pole Vybrat tabulku vyberte tabulku rozměrů, nebo klepněte na Procházet a vyhledejte tabulku rozměrů.
4. V nabídce Parametry plechového dílu:
   1. Vyberte plochu jako pevnou plochu pro plechový díl.
   2. Nastavte tloušťku plechu a výchozí poloměr ohybu.
   3. Vyberte možnost Zachovat tělo, chcete-li zachovat objemové tělo, abyste ho mohli použít v jiném prvku Převést na plechový díl. Když je výběr možnosti zrušen, stane se tělo součástí prvku Převést na plechový díl.
5. V nabídce Hrany ohybů vyberte hrany modelu, které budou tvořit ohyby.
   Chcete-li si usnadnit vybírání hran, změňte styl zobrazení na Skryté hrany viditelné.

   Budou vybrána požadovaná nastřižení a uvedena pod položkou Nalezené hrany nastřižení.

   Na grafické ploše se u ohybu a hran nastřižení zobrazí popisy, pokud jste ve správci PropertyManager vybrali možnost Zobrazit popisy. Popisy můžete použít ke změně poloměru ohybu a hran nastřižení.



   Výchozí hodnotu můžete obnovit klepnutím pravým tlačítkem na hranu ohybu nebo hranu nastřižení a výběrem položky Obnovit výchozí hodnotu.

6. Pod položkou Výchozí nastavení rohu nastavte možnosti nastřižení. Návod na přepsání výchozích nastavení výběrem možností pro individuální nastřižení:
   1. Pod položkou Nalezené hrany nastřižení vyberte Zobrazit popisy.
   2. Na grafické ploše klepněte na Výchozí jako popis mezery.



   3. V místním okně nastavte možnosti nastřižení.
   4. Pravým tlačítkem myši klepněte v grafické ploše a vyberte OK.
7. Pod položkou Vlastní přídavek na ohyb nastavte Typ přídavku na ohyb a hodnotu.
8. Chcete-li k vloženým ohybům přidat odlehčení, vyberte typ odlehčení pod položkou Automatické odlehčení: Obdélníkové, Natržení nebo Oválné.

   Odlehčení typu Natržení jsou minimální velikosti potřebné pro vložení ohybu.

   Pokud jste si vybrali Obdélníkové nebo Oválné odlehčení, zadejte Poměr odlehčení.

9. Klepněte na .

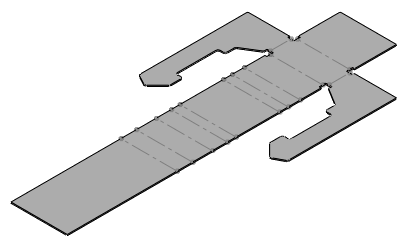

10. Klepněte na Narovnat (Panel nástrojů pro plechové díly), chcete-li narovnat díl s použitím ohybů a nastřižení, která jste specifikovali.
