| Podél osy X Odvozený
|
Vodorovná čára načrtnutá podél osy X. Vztahuje se na 3D skici.
|
| Podél osy Y Odvozený
|
Svislá čára načrtnutá podél osy Y. Vztahuje se na 3D skici.
|
| Podél Z Odvozený
|
Vodorovná čára načrtnutá podél osy Z. Vztahuje se na 3D skici.
|
| Sjednocená Odvozený
|
Druhá kružnice načrtnutá sjednoceně s první kružnicí.
|
| Kolineární Přidaný
|
Kolineární vazba přidaná k prvním dvěma vodorovným čarám.
|
| Soustředná Přidaný
|
|
| Koradiální Přidaný
|
Koradiální vazba přidaná k vnitřním obloukům.
|
| Stejný Přidaný
|
Shodná vazba přidaná ke všem vnitřním kružnicím. Tímto způsobem nastavíte průměr pouze pro jednu kružnici.
|
| Stejná křivost Přidaný
|
Míra změny sklonu (zakřivení) je v bodě sdíleném mezi křivkami (průběžný bod C2) stejná.
|
| Shodné drážky Přidaný
|
|
| Pevný Přidaný
|
Pevná vazba přidaná k bodu.
|
| Pevná drážka Přidaný
|
|
| Vodorovný Přidaný
|
Vodorovný vztah přidán k ovladačům splajn.
|

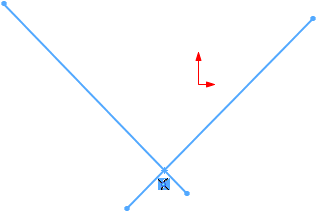

| Průsečík Odvozený nebo přidaný
|
Vazba přidaná do průsečíku bodu a dvou čar. Pokud kreslíte čáry a body tak, aby se protínaly, je vazba odvozená.
|
| Sloučit Přidaný
|
Koncový bod čáry a bod na obdélníku jsou sloučeny a vytváří jeden bod.
|
| Středový bod Odvozený nebo přidaný
|
Konstrukční čára načrtnutá ze středového bodu úhlopříčky.
|
| Normála Přidaný
|
Normální vazba přidaná mezi čáru a rovinu.
|
| Offset Odvozený
|
Větší obdélník je odsazený o 10 jednotek od menšího obdélníku pomocí nástroje Odsadit entity .
|
| Na hraně Odvozený
|
Hrany tělesa jsou promítnuty na rovinu skici pomocí nástroje Převést entity .
|
| Na ploše Odvozený a přidaný
|
Jakákoli geometrie naskicovaná na rovině.
|
| Na povrchu Odvozený
|
Bod načrtnutý na povrchu.
|
| Válcové Odvozený
|
Dvě čáry naskicovány s rovnoběžným vztahem
|
| Rovnoběžně s YZ Přidaný
|
Rovnoběžná vazba přidaná ke 3D čáře a přední rovině.
|
| Rovnoběžně s ZX Přidaný
|
Rovnoběžná vazba přidaná ke 3D čáře a přední rovině.
|
| Kolmá Odvozený
|
Druhá čára byla načrtnuta kolmo k první.
|
| Děrování Přidaný
|
Vazba průniku přidaná mezi bod a svislou čáru skici.
|
| Symetrická Odvozený nebo přidaný
|
Vazby přidané pomocí nástroje Zrcadlit entity nebo Dynamické zrcadlo .
|
| Tečna Přidaný
|
Tečná vazba přidaná ke dvěma splajnům.
|

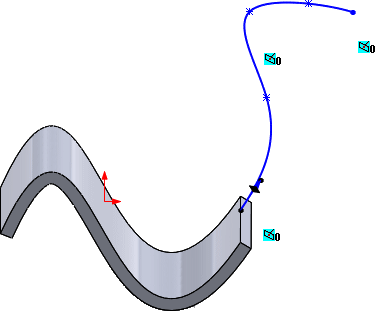

| Tečná k ploše Přidaný
|
Stejný sklon na hraně průsečíku mezi plochou a splajnem (průběžný bod C1).
Viz. Vztahy tečnosti k ploše u splajnů.
|
| Převod |
Viz. Použití převodů a řemenů pro skici rozvržení. |
| Svislý Odvozený
|
Načrtnutá kružnice se středem odvozeným od počátku skici.
|
