Aucun mode de fluide
|
Améliore la gestion de modèles complexes/volumineux afin de réduire le temps de configuration lors de la définition de la simulation d'écoulement. Activez ce mode pour définir les conditions de frontière, même si le modèle de fluide n'est pas défini.
|
|

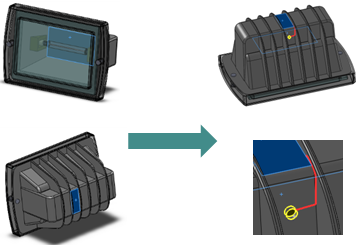

Navigateur de fuites
|
Disponible dans la fonction Créer des bouchons. Permet de localiser des trous ou des discontinuités de déplacement dans le modèle en visualisant l'itinéraire d'une face interne à une face externe du composant.
|
|
Fractionner le composant en faces
|
Applique la condition aux limites de surface définie à toutes les faces du composant sélectionné.
|
|
Répliquer une condition aux mêmes occurrences du composant
|
Copie une condition d'écoulement (source de chaleur, matériau, objectif technique, etc.) qui est appliquée à une partie des autres occurrences du composant.
|
|
Vérifier la géométrie
|
L'option Vérifier la géométrie est remaniée dans le PropertyManager pour le garder visible.
|
|
Résolution des résultats
|
Régit la précision de la solution par le biais des paramètres de maillage et des conditions de fin de calcul. Pour les paramètres de maillage local, le niveau maximal est défini sur neuf au lieu de sept pour un maillage fin et sur une résolution de la simulation encore plus rigoureuse.
|
|
Paramètres de maillage
|
Lors de la définition d'un contrôle de maillage, la limite de 1 000 cellules de base dans chaque direction est supprimée. Vous pouvez définir un maillage fin pour des modèles complexes ou volumineux.
|
