Sélection de contours multiples pour extrusions minces

Dans cet exemple, vous sélectionnez les contours d'esquisse pour créer des fonctions minces sur un modèle.

wn2013_thin_extrude1
  1. Ouvrez dossier_installation\samples\whatsnew\parts\thin_extrude.sldprt.
  2. Cliquez sur Base/Bossage extrudéOTTool_Extruded_Boss_Base_Features.gif (barre d'outils Fonctions).
  3. Dans l'arbre de création FeatureManager mobile, sélectionnez Esquisse9.

    Esquisse9 apparaît dans Contours sélectionnés dans le PropertyManager.

  4. Sous Fonction mince, saisissez 1,00 mm pour EpaisseurPM_thickness.gif.

    wn2013_thin_extrude3

  5. Dans le PropertyManager, cliquez sur Contours sélectionnés.

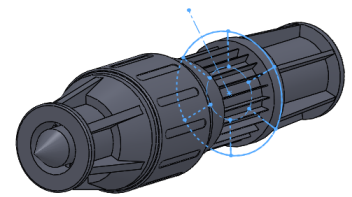

  6. Dans la zone graphique, sélectionnez chacune des six lignes d'esquisse dans l'anneau.

    wn2013_thin_extrude4

    Les lignes d'esquisse sont répertoriées dans Contours sélectionnés.

  7. Tirez la poignée jusqu'à 30 mm dans la zone graphique pour ajuster la profondeur du plan d'esquisse.

    wn2013_thin_extrude6

  8. Cliquez sur PM_OK.gif.

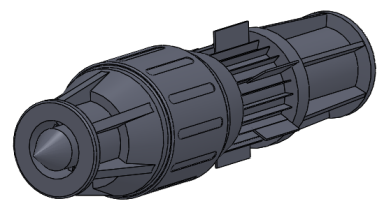

    Les renforts sont ajoutés au modèle.

    wn2013_thin_extrude5
