Modifica delle quote dell'ordinata

le quote dell'ordinata possono essere modificate usando i comandi nel menu di scelta rapida.

Per modificare le quote dell'ordinata:

  • Fare clic con il pulsante destro del mouse su una quota dell'ordinata, selezionare Visualizza opzioni, quindi scegliere da queste opzioni:
    Opzione Descrizione

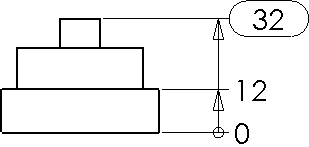

    Allineamento dell'ordinata Allinea tutte le quote lungo l'ordinata con l'ordinata 0.0.
    Sfalsamento Piega la linea di associazione di una quota e permette di riposizionarla.
    Nuovo sfalsamento ordinata Applica l'algoritmo di sfalsamento automatico alle quote dell'ordinata.

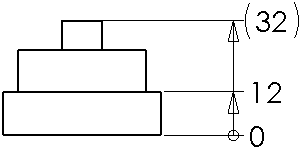

    Mostra parentesi Aggiunge parentesi intorno alle quote selezionate.
    Visualizza come ispezione Mostra le quote selezionate come quote d'ispezione.
