Spostamento e copiatura delle quote

Una volta visualizzata una quota in un disegno, è possibile spostarla dentro o su una vista diversa. Quando si trascina una quota da un punto all'altro, questa si connetterà nuovamente al modello nel modo opportuno. È possibile spostare o copiare le quote solo in una vista con orientamento appropriato a tali quote.

Video: Spostamento e copiatura delle quote

Per spostare una quota all'interno della vista:

 Trascinare la quota nella nuova posizione.

Per passare una quota su una funzione diversa della stessa dimensione all'interno di una vista:

 Selezionare la quota e trascinare e rilasciare il quadratino testa freccia su un altro bordo.

Questo metodo funziona solo per le quote radiali, diametriali e di smusso.

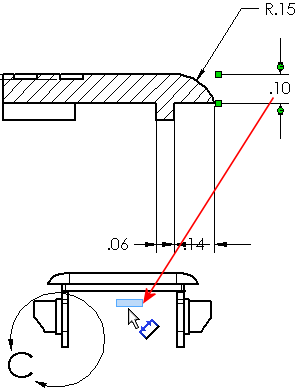

Per spostare le quote da una vista all'altra:

 Tenere premuto il tasto MAIUSC mentre le quote vengono trascinate nella nuova vista. move_copy_dims.gif

Per copiare le quote da una vista all'altra:

 Tenere premuto il tasto CTRL mentre le quote vengono trascinate nella nuova vista.

Usare questo metodo per creare multiple quote guida.

Per spostare o copiare diverse quote in una sola volta:

 Tenere premuto il tasto CTRL mentre si procede alla selezione.

Per ruotare una quota:

 Trascinare il quadratino nel punto più vicino al testo della quota.

La quota ruota ad intervalli piccoli.


Controllo linea di associazione quote per le funzioni della stessa dimensione

È ora possibile spostare linee di associazione radiali, diametrali o di smusso e quelle delle didascalie fori tra funzioni di pari dimensione in una vista di disegno.

Per spostare i punti finali della linea di associazione della quota e didascalia fori per le funzioni comuni, trascinare i punti finali della linea di associazione da una funzione all'altra.
