Miglioramento del controllo delle linee di estensione e di quotatura

Nelle quote lineari e radiali, è possibile interrompere separatamente le linee di estensione e di quotatura intorno ad altri elementi di quotatura.

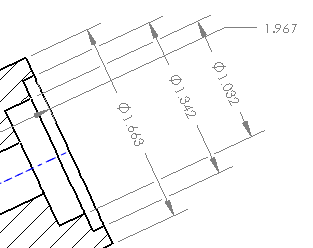

Linee di interruzione non selezionate wn-no-breaks.png
Linee di interruzione selezionate per entrambe le opzioni wn-both-dim-ext-line-breaks.png

Nelle quote lineari e radiali, è possibile controllare gli elementi di una quota da interrompere intorno ad altri elementi di quotatura. Nella scheda Linee di associazione del rispettivo PropertyManager, in Linee di interruzione:

  • Selezionare Interrompi linee di estensione per interrompere le linee di estensione intorno alle linee di quotatura e altre linee di estensione.
  • Selezionare Interrompi linea di estensione per interrompere la linea di quotatura intorno alle linee di quotatura e altre linee di estensione.
In Strumenti > Opzioni > Proprietà del documento > Quote, l'opzione Interrompi solo intorno alle frecce della quota limita comunque le interruzioni solo intorno alle frecce della quota quando si seleziona una delle opzioni precedenti.
Interruzione solo intorno alle linee di estensione wn-ext-line-breaks.png
Interruzione delle linee di estensione e delle linee di quotatura wn-both-dim-ext-line-breaks.png
Interruzione solo delle linee di quotatura wn-dimt-line-breaks.png
Interruzione solo intorno alle frecce della quota wn-around-arrows-only-breaks.png
