Esempi di tolleranza di quotatura e precisione

Le opzioni di tolleranza e precisione possono essere impostate nel PropertyManager Valore di quota, nel modo illustrato in questi esempi.

Se la parte ha configurazioni multiple, fare clic su Configurazioni per cambiare le configurazioni scelte.

Le modifiche alle tolleranze delle quote pilota nel disegno vengono propagate al modello.

Di base Aggiunge un rettangolo intorno al testo della quota. Nella quotatura e tolleranza di forma, Base indica il valore teorico esatto della quota.
Bilaterale Visualizza la quota nominale seguita dalle tolleranze distinte superiore ed inferiore. In e , impostare i valori per le quantità sopra e sotto il valore nominale.
Limite Visualizza i limiti superiore e inferiore della quota. In e , impostare i valori per le quantità sopra e sotto il valore nominale. I valori di tolleranza vengono aggiunti e sottratti dal nominale.
Simmetrico Visualizza la quota nominale seguita dalla tolleranza. In , impostare lo stesso valore per le quantità sopra e sotto il valore nominale.
MIN Visualizza il valore nominale con il suffisso MIN.
MAX Visualizza il valore nominale con il suffisso MAX.
Tolleranze Ottimizzate Impostare la tolleranza per Classificazione e valori alfanumerici. In questo esempio:
  • Tipo di tolleranza = Ottimizzata
  • Classificazione = Distanza
  • Adattamento foro = H8

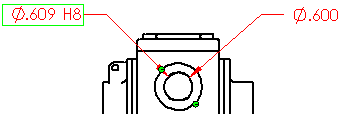

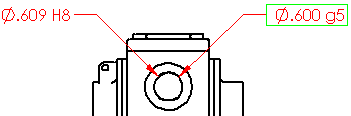

  Imposta la tolleranza dell'albero usando il valore Ottimizzazione dell'alberog5.

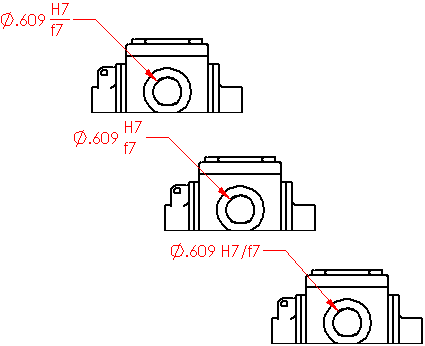

  Abbina le tolleranze di ottimizzazione in una quota singola con:
  • Pila con visualizzazione linee
  • Pila senza visualizzazione linee
  • Visualizzazione lineare
  Utilizza Adatta con tolleranza per visualizzare il valore di tolleranza. Usando le opzioni Ottimizzazione del foro e Ottimizzazione dell'albero i valori di tolleranza saranno definiti automaticamente.


  Usa i valori Ottimizzazione senza visualizzarli, impostandoli con Tipo di tolleranza su Ottimizzata (solo tolleranza).
