回路基板とその搭載部品のSolidWorksアセンブリを作成できます。
-
モデル生成
（ツール ツールバー）をクリックします。
CircuitWorksは高さゼロの搭載部品についての警告を発生します。 0402C_AVX搭載部品に対して高さを定義していない場合、8個の警告が表示されます。
- ダイアログ ボックスで生成をクリックします。
-
既存のボードまたは搭載部品の上書きについてのプロンプトが表示されたら、はいをクリックします。
作成が完了すると、進捗状況パネルに
処理完了が表示されます。

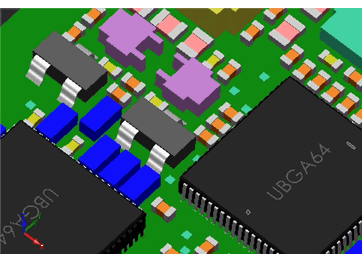

SolidWorks にアセンブリ モデルが表示されます。 お使いの SolidWorks の設定により、実際の表示は図と異なる場合があります。
一部の搭載部品は CircuitWorks インストール時に既に搭載部品に詳細モデルが含まれていたものであり、一部のものは CircuitWorks が IDF ファイルの情報を使って生成したものであることにご注意ください。 必要に応じて、ライブラリに含まれているシンプルな CircuitWorks モデルを、SolidWorks で作成したより詳細なモデルで置き換えることができます。
