カーブ合致をアニメーションで使用（Using Curve Mates with Animation）

アニメーション スタディは2つの点の間における動作の変化を簡易的に補間して計算します。 構成部品をカーブに合致した場合は、意図した動作とは異なる動きになる場合があります。

1. アセンブリを開き、アセンブリを進ませるカーブを作成します。
2. モーション スタディ 1 タブで、タイム バーを 00:00:00 に設定します。
3. アセンブリツールバーの 合致 または 挿入 > 合致 をクリックします。
4. ステップ 1 で単一エンティティ カーブを使用した場合は、合致 PropertyManager で次を行います。
   1. 合致設定 で 合致エンティティ 内をクリックし、アセンブリでカーブと点を選択します。
   2. 合致タイプとして一致 を選択します。
5. ステップ 1 で複数のエンティティ カーブを使用した場合は、合致 PropertyManager で次を行います。
   1. パス合致 を 詳細設定合致 で選択します。
   2. 合致設定 で 構成部品頂点 をクリックし、アセンブリの点から合致関係を設定する頂点を選択します。
   3. パス選択 をクリックし、SelectionManager をクリックして合致のパスを選択します。
6. をクリックします。

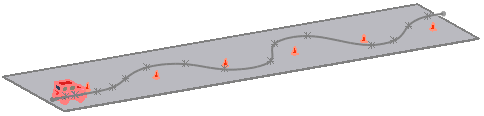

   この合致関係により、アセンブリがカーブに沿って走るようになります。

   合致関係なし	カーブとの間に一致合致関係を設定

7. 合致 (Mate) をクリックします。
8. カーブを選び、続いてアセンブリの後部を選択します。
9. 距離 合致をできるだけ 0 の近くに追加します。 この合致関係はカーブの始点からアセンブリが進む距離をコントロールします。
10. をクリックします。
11. タイムバーを終了時間へとドラッグします。 たとえば、00:00:10 を使用します。
12. 距離合致を編集し、始点から車が進む距離を設定します。 たとえば、100 インチを使用します。
13. 再生 をクリックしてアニメーションを表示します。

    ビデオ: カーブへの合致のアニメーション
