変更ダイアログ ボックスを使用したグローバル変数の変更(Changing Global Variables with the Modify Dialog Box)

  1. FeatureManager デザインツリーでボス - 押し出し 1(Boss-Extrude1)をクリックします。

    モデルがスケッチ モードで開きます。

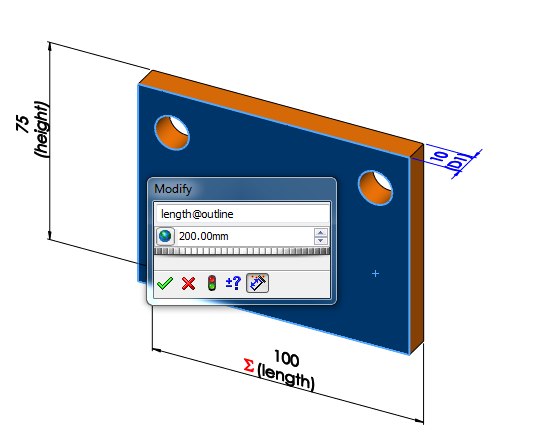

  2. スケッチで、length@outline 寸法をダブルクリックします。
  3. 変更ダイアログ ボックスで寸法を 100 から 200 に変更ます。

    Modify global variable 2

    変更ダイアログ ボックスでグローバル変数を挿入または変更すると、[グローバル変数の作成(Create Global Variable)] Create Global Variable が入力フィールドに表示されます。 寸法 "length@outline" とグローバル変数 "overall length" は同じ値を表します。

  4. 再構築(Rebuild)OTTool_Rebuild_Standard.gif をクリックし、次に PM_OK.gif をクリックします。
  5. FeatureManager ® デザイン ツリーで、関係式フォルダを右クリックし、関係式の管理をクリックします。

    関係式ダイアログ ボックスに、"length@outline" 寸法とグローバル変数 "overall length" の新しい値が表示されます。
