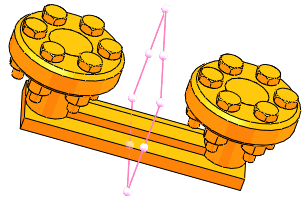

部品、またはアセンブリが開いているときに、FeatureManager デザイン ツリーで平面を選択し、（ツール ツールバーの） 対称チェック （Symmetry Check）
をクリックします。
対称チェック （Symmetry Check） PropertyManager が事前に選択された平面とともに表示されます。
- サブアセンブリを持つアセンブリでは、必要に応じて サブアセンブリを構成部品として扱う （Treat subassemblies as components）を選択します。
このオプションを選択すると、アセンブリの中で サブアセンブリに関する対称をチェックし、サブアセンブリ構成部品を無視します。 選択解除すると、アセンブリ対称チェックでサブアセンブリ構成部品を含みます。
-
チェックされた対称なアセンブリ 構成部品の色を変更するには:
-
色の設定 （Color Settings）で、対称構成部品 （Symmetric Components） を選択し、色の編集 （Edit Color）をクリックします。
- 色を変更し、OK をクリックします。
同様に、非対称のアセンブリ構成部品、またはユニークな、対称の、非対称部品面の色設定を変更することができます。
-
チェック（Check）をクリックします。

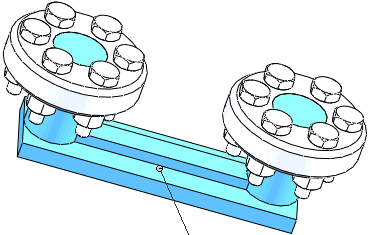

チェックされた、対称、または非対称アセンブリ構成部品、または部品面は、適用された色で表示されます。
-
対称チェック結果 （Symmetry Check Results）でリストされたアセンブリ構成部品、または部品面を選択したとき、構成部品、または面はグラフィックス領域でハイライトされます。
- 対称チェックレポートを保存するには、レポート保存 （Save Report）をクリックします。
-
対称チェック （Symmetry Check） PropertyManager を閉じるか、再チェック （Recheck） をクリックして、他の対称チェックを実行します。
