次に、モールドを開き、交差ツールを使用して、上下のボディから 3 つの領域を作成します。 上、下、キャビティです。 その後モールドの上下の領域を削除して、充填したキャビティからソリッド ボディを作成します。
- install_dir\samples\whatsnew\surfaces\Mold_to_part.sldprt を開きます。

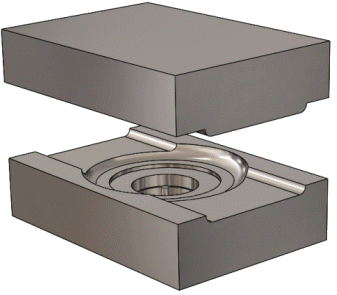

部品はモールドの 2 つのソリッド ボディから構成されています。
-
FeatureManager デザイン ツリーで ボディの移動/コピー を選択し、抑制
をクリックしてモールドを閉じます。
交差ツールを適用してキャビティからソリッドを作成するには、キャビティが選択したボディで囲まれている必要があります。 モールドを閉じるとキャビティがモールド ボディで囲まれます。
- ソリッド ボディ(2)（FeatureManager デザイン ツリー）を展開し、Split1[1] と CirPattern1 を選択します。
- PropertyManager で、交差 をクリックします。
削除可能な機能が 除外する領域 リストに表示されます。
- 領域 1 および 領域 3 を選択します。
領域 1 と領域 3 を削除すると、モールドのボディが削除され、キャビティが保持されます。
をクリックします。
モールド キャビティのソリッド モデルが作成されます。
- 部品を my_Mold_to_part.sldprt という名前で保存します。
