グローバル変数を関係式ダイアログ ボックスで変更（Modifying a Global Variable in the Equations Dialog Box）

  1. install_dir\samples\whatsnew\Equations\sample1.sldprt を開きます。
  2. FeatureManager® デザイン ツリーで、関係式フォルダーを右クリックし、関係式の管理をクリックします。

    Manage_EquationsV3

    関係式ダイアログ ボックスが表示されます。

  3. 関係式 Equations View Icon ビューを選択します。
  4. グローバル変数の最初の行の "overall length" をクリックし、値/関係式列のエントリを100 から 200 に変更します。
  5. Enter または Tab を押して、コメント行の次のセルに移動します。

    計算値列の数値が更新され、モデルが自動的に再構築されます。 グローバル変数 "overall length" を使用する寸法も、すべてサイズが 2 倍になります。

  6. Doubled Size などのコメントを入力します。

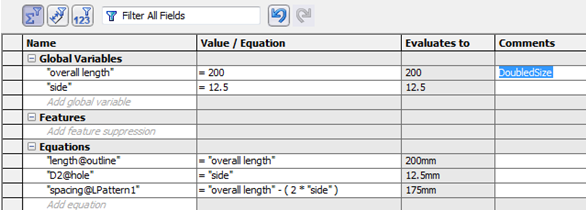

    EquationsView_DoubleSized

  7. "overall length" が元のサイズ 100mm になるまで、取り消し tool_undo.gif をクリックします。

    自動再構築が選択されているため、モデルが元の寸法にサイズ変更されます。 グローバル変数 "overall length" を使用する寸法が、すべて元の寸法に復元されます。 コメントセルもクリアされます。

  8. 再実行 tool_redo.gif をクリックして、モデルを新しい寸法に復元します。
  9. カット - 押し出し1フィーチャーを抑制します。
    1. フィーチャーセクションで、空のセルをクリックします。
    2. FeatureManager ® デザイン ツリーで、カット-押し出し1をクリックします。

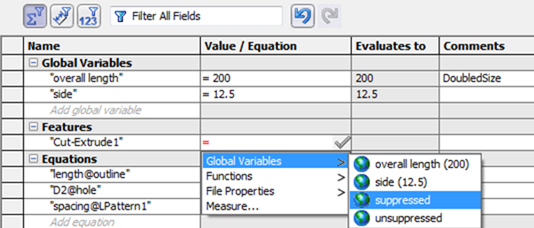

      フィーチャー名が表示されます。 SolidWorks ソフトウェアによって、次のセルに =（等号）が自動的に入力され、グローバル変数、関数、ファイル プロパティ、および測定のオプションを持つドロップダウン リストが表示されます。

    3. グローバル変数を展開し、suppressed を選択してから、PM_OK.gif をクリックします。

      SuppressedFeature

      抑制が評価結果列に追加されます。

      Visual Basic の if 関数の構文を使用して、抑制を定義することもできます。
