해석 데이터 비교 대화 상자를 사용하면 선택한 위치에서 참조 데이터와 시뮬레이션 데이터를 비교할 수 있습니다. 필드 측정, 기타 외부 소스, 또는 스터디에 참조 데이터를 사용할 수 있습니다.
비교 대상으로 여러 개의 스터디를 지정할 수 있습니다. 참조 데이터는 채널로 표현됩니다. 채널은 위치, 결과 부품, 참조값, 또는 스터디로 지정됩니다. 채널을 수동으로 지정하거나 파일을 불러와 자동으로 지정할 수 있습니다. 위치는 꼭지점, 참조점, 또는 데카르트식 좌표계로 지정됩니다. 참조 데이터를 정적 해석, 비선형 해석, 열전달 해석, 낙하/충격 해석 스터디의 절점 결과와 비교할 수 있습니다.
선택한 스터디의 결과와 참조 채널을 비교하는 테이블이 작성됩니다.
| 스터디 유형 |
시뮬레이션 결과를 비교할 스터디 유형을 선택합니다. 다음 옵션을 선택할 수 있습니다.
- 정적 해석
- 비선형 해석
- 열 해석
- 낙하/충격 해석
선택한 스터디 유형의 결과에는 참조 데이터와 관련된 결과가 포함되어 있어야 합니다.
|
| 참조 채널 데이터 |
참조로 사용할 데이터를 지정합니다.
|
테스트 데이터.
|
필드 측정을 통해 참조 데이터를 얻은 경우 이 옵션을 선택합니다.
|
|
해석 결과.
|
스터디를 참조 데이터의 소스로 사용하려면 이 옵션을 선택한 후 드롭 다운 메뉴에서 참조 스터디를 선택합니다.
|
|
| 채널 테이블 |
참조 채널 데이터에 대한 정보를 나열합니다.
|
추가.
|
새 채널을 정의하거나 채널을 선택해 편집할 수 있는 채널 추가 대화 상자가 열립니다.
|
|
편집.
|
채널을 선택해 편집할 수 있는 채널 편집 대화 상자가 열립니다.
|
|
삭제.
|
선택한 채널을 삭제합니다.
|
|
불러오기.
|
채널 데이터가 포함된 일반 텍스트 파일(*.txt) 또는 Excel 파일(*.csv)을 불러올 수 있습니다. 파일 설정은 다음과 같습니다.
- 첫 번째 행에는 임의의 머리글 정보가 포함되어 있습니다.
- 각 행에는 채널이 표시되어 있고 열에는 다음 정보가 포함되어 있습니다.
- 1열: 채널 이름
- 2열: 부품
- 3열: 참조값
- 4열: 측정값 단위
- 5열: 시간(낙하/충격 해석, 하중 및 변위 제어 비선형 해석, 열전도 해석에 사용됨)
- 6, 7, 8열: 측정 위치의 X, Y, Z 좌표
- 9열: X, Y, Z 좌표의 단위
|
|
| 해석 결과 비교 |
테스트 데이터와 비교할 스터디를 설정합니다.
|
비교
|
시뮬레이션 데이터를 추출하고 테이블에 비교 결과를 표시합니다.
|
|

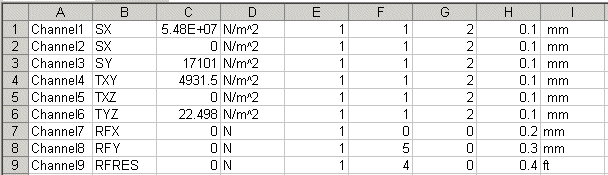

채널 테이블 예: Excel 파일(*.csv)
채널 테이블 예: 텍스트 파일(*.txt)
