메시를 쉘의 윗면, 중간 면 또는 바닥면에 맞춰 정렬할 수 있습니다. 메시를 참조 곡면에 맞춰 정렬하려면 오프셋 값을 입력합니다. 메시는 기본값으로 항상 쉘의 중간 곡면에 정렬됩니다.
쉘 정의 PropertyManager에는 다음 옵션이 있습니다.
|
중간 곡면
|
메시를 쉘의 중간 곡면과 함께 정렬
|
|
상단 곡면
|
메시를 쉘의 상단 곡면과 함께 정렬
|
|
하단 곡면
|
메시를 쉘의 하단 곡면과 함께 정렬
|
|
비율 지정
|

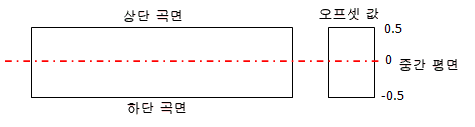

총 두께의 일부인 오프셋 값으로 정의한 참조 곡면에 맞춰 메시를 정렬합니다. 아래 그림은 양수 및 음수 오프셋 값의 의미를 보여줍니다.
|

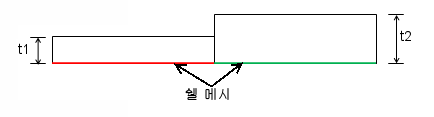

예를 들어, 바닥면은 일치하지만 두께가 서로 다른 인접한 쉘을 모델링하려면 하단 곡면 옵션을 사용하여 두 개의 곡면을 생성할 수 있습니다.
쉘 오프셋은 대변위 해석에서 사용할 수 없습니다.
