Глобальная система координат
Прямой ввод данных происходит по умолчанию на глобальную систему координат (X, Y и Z), которая располагается на Плоскости 1, чье начало координат расположено в начале координат детали или сборки. Плоскость 1 первой отображается в дереве конструирования FeatureManager (Менеджера свойств) и может иметь различные имена. Справочная система координат показывает глобальные X-, Y- и Z-направления.

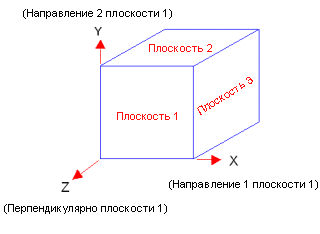

На рисунке внизу показана зависимость между глобальной координатной системой и Плоскостями 1, 2, 3.
![](doc1292870229928.image)
Где X - Направление 1 Плоскости 1, Y - Направление 2 Плоскости 1, а Z перпендикулярен Плоскости 1.
![](doc1292870229522.image)
|
Составляющие сжатия в глобальной системе координат |
![](doc1292870228303.image)
|

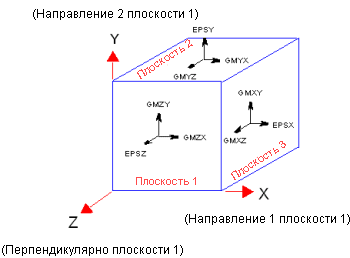

Составляющие деформации в глобальной системе координат |
Глобальная система координат может отображаться на любой эпюре при нажатии правой кнопкой мыши на ее значке и при выборе в меню Оси.
Локальные системы координат
Локальные системы координат отличаются от глобальных. Можно задавать ограничения и нагрузки в любом желаемом направлении. Например, при определении силы цилиндрической грани можно задать ее в радиальном, вдоль окружности или осевом направлениях. Подобным образом, при выборе сферической поверхности вы можете задать радиальное направление или направление широты или долготы. Кроме того, можно использовать справочные плоскости и оси.
При просмотре результатов можно также использовать справочные плоскости и оси. Например, можно просматривать нагрузки на цилиндрическую грань в радиальном направлении.
Использование справочных плоскостей и осей. Можно использовать справочные плоскости и оси, чтобы определить свойства ортотропного материала или приложить направленные нагрузки и ограничения.
- Использование справочных плоскостей. Справочная плоскость определяет прямоугольную декартову систему координат, как показано на рисунке.
![](doc1292870217396.image)
- Использование справочных осей. Справочные оси определяют систему цилиндрических координат, как показано на рисунке.
![](doc1292870217161.image)
Для дополнительной информации см. раздел «Нагрузки и ограничения».
