Диалоговое окно «Оси»

Диалоговое окно Оси обеспечивает возможность управления представлением осей при просмотре результатов. При определении эпюры, используются представляющие глобальные или локальные координатные системы оси.

Для доступа к данному PropertyManager активируйте эпюру со справочной осью или системой координат. Нажмите правой кнопкой мыши в графической области и выберите Оси.

Стиль

Линия Отображает оси как линии.
Цилиндр Отображает оси как цилиндры.
Ширина линии Управляет шириной линий при построении эпюр осей.

Ось

Отключить заголовок Когда выбран, заголовки осей (X, Y, Z) не отображаются на эпюре.
Размер X, Y, Z Регуляторы управляют длиной осей X, Y и Z на эпюре.
Метки осей X, Y, Z Управляет количеством равноотстоящих меток делений на осях X, Y и Z.
Цвет Управление цветом осей X, Y и Z. Для изменения цвета нажмите на него, выберите требуемый тон и нажмите OK.

Масштабная сетка

XY, YZ, ZX Установка плоскостей дополнительных координатных сеток. Допускается выбор всех, некоторых полей или оставление флаговых кнопок пустыми. Плотность сеток устанавливается при помощи указанных меток делений.
Редактировать цвет Устанавливает цвет масштабной сетки. Для изменения цвета сетки нажмите Редактировать цвет, выберите требуемый цвет и нажмите OK.

Расположение

Установка местоположения исходной точки осей.

Исходная точка Результирующие оси располагаются в действительной исходной точке справочной координатной системы, использованной в определении эпюры.
Слева снизу Результирующие оси располагаются в правом нижнем углу окна эпюры.
Справа снизу Результирующие оси располагаются в правом нижнем углу окна эпюры.
Выключить Если выбран, отображение осей эпюры отключается.

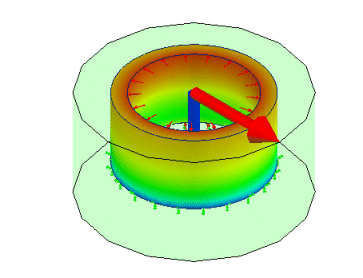

Рассмотрение цилиндра, подверженного воздействию внутреннего давления, с креплением в нижней части. Построение эпюры тангенциального напряжения выполняется, относительно цилиндрической координатной системы, установленной осью цилиндра.
Расположение осей: Слева снизу Расположение осей: Исходная точка
