Создание конверта при вставке компонента

На основе узлов сборки можно создавать конверты. Компоненты можно назначать как конверты при их вставке в сборки.

  1. Нажмите Вставить компоненты tool_Insert_Components_Assembly.gif (панель инструментов "Сборка") или выберите Вставка > Компонент > Существующая деталь/Сборка.
  2. В PropertyManager в разделе Параметры выберите Конверт.
  3. В разделе Деталь/сборка для вставки нажмите Обзор.
  4. В диалоговом окне Открыть выберите файл каталог_установки\samples\whatsnew\assemblies\printer\connector_and_bracket.sldasm и нажмите кнопку Открыть.

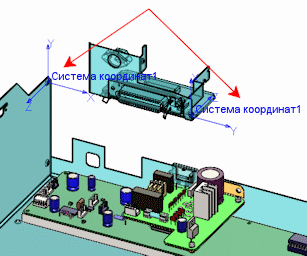

  5. Щелкните, чтобы поместить узел сборки в графическую область аналогично приведенному рисунку.

    Теперь установите сопряжение конверта с коробкой. Системы координат уже добавлены в модели, чтобы облегчить сопряжение.

  6. Выберите Вид > Системы координат.
  7. Нажмите кнопку Сопряжение tool_Mate_Assembly.gif (на панели инструментов "Сборка") или выберите Вставка > Сопряжение.
  8. В окне PropertyManager:
    1. Для Объектов для сопряжения PM_Entities_to_Mate.gif выберите две системы координат в графической области.

    2. В списке Стандартные сопряжения выберите Совпадение и Выровнять оси.
    3. Нажмите значок PM_OK.gif дважды.

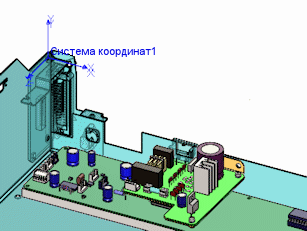

      Конверт узла сборки сопряжен коробке.

  9. Выберите Вид > Системы координат, чтобы скрыть системы координат.
