Создание конверта из компонента

В любое время компоненты можно преобразовать в конверты и обратно. Конверт можно сделать из любого компонента в иерархии сборки.

  1. Откройте файл каталог_установки\samples\whatsnew\assemblies\printer\printer_bottom.sldasm.

    Компонент case_bottom уже является конвертом, на что указывают значок FM_envelope_part.png в дереве конструирования FeatureManager и прозрачный синий цвет компонента в графической области.

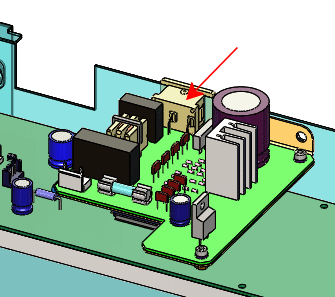

    Теперь сделайте компонент jack_12 конвертом. jack_12 – компонент узла сборки board_A2.

  2. Правой кнопкой мыши щелкните jack_12 в графической области или дереве конструирования FeatureManager и выберите Свойства компонента menu_Component_Properties.gif.

  3. В правом нижнем углу данного диалогового окна установите флажок Конверт.

    Флажок Исключить из спецификации также становится выбранным, так как конверты никогда не включаются в спецификации.

  4. Нажмите кнопку ОК.

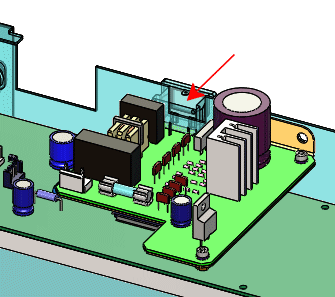

    В графической области компонент приобретает прозрачный синий цвет. В дереве конструирования FeatureManager значок FM_envelope_part.png рядом с jack_12 означает, что компонент является конвертом.
