Puede especificar configuraciones de dibujo de nivel de documento para todas las cotas. Disponible para todos los tipos de documentos.
Las cotas que se insertan mediante la opción Insertar elementos del modelo, DimXpert u otros métodos automáticos se colocan en ubicaciones predefinidas que radian a partir de la vista de dibujo. En este cuadro de diálogo puede configurar las ubicaciones predefinidas.
Para mostrar este cuadro de diálogo, en un dibujo, haga clic en
Opciones
(barra de herramientas estándar), seleccione la pestaña Propiedades de documento y, a continuación, seleccione Cotas.
Cada vez que cambia la fuente de cota, la fuente de nivel de documento para cada tipo de cota se actualiza en consecuencia.
Precisión primaria
|
Precisión de unidad
|
Seleccione el número de dígitos incluidos después de la coma decimal para el valor. |
|
Precisión de tolerancia
|
Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia. |
| |
Vincular precisiones con modelo
|
Para cotas importadas, configura cambios en la precisión de tolerancia o unidad para que sea paramétrica con el modelo. |
Precisión dual
|
|
Precisión de unidad
|
Seleccione el número de dígitos después de la coma decimal en la lista para el valor en las unidades secundarias. |
|
|
Precisión de tolerancia
|
Seleccione el número de dígitos después de la coma decimal para los valores de tolerancia para las unidades secundarias. |
| |
Vincular precisiones con modelo
|
Para cotas importadas, configura cambios en la precisión de tolerancia o unidad para que las unidades secundarias sean paramétricas con el modelo. |
Líneas indicativas acodadas
|
Longitud de línea indicativa
|
Establece la longitud de la sección no acodada de la línea indicativa. |
|
Extender al texto
|
Extensión de la línea indicativa acodada para que se reúna con el extremo de la línea del texto de cota. |
|
|
|
|
|
|
|
Mostrar unidades de cotas
|
Seleccione para mostrar unidades de cotas en los dibujos.
|
|
Agregar paréntesis de forma predeterminada
|
Seleccione la opción para visualizar las cotas entre paréntesis.
Para configurar el color, haga clic en . En Configuración del esquema de colores, seleccione Cotas, no importadas (Conducidas).
|
|
Centrar entre líneas de referencia
|
Seleccione para centrar las cotas entre líneas de referencia. Esta opción también selecciona Centrar cota en los PropertyManagers que incluyen la opción Centrar cota.
Al arrastrar texto de cota entre las líneas de referencia, el texto se coloca entre el centro de dichas líneas.
|
|
Incluir prefijo dentro del cuadro de tolerancia básica
|
Seleccione para incluir un prefijo de texto dentro de cuadros de tolerancia cuando especifica un prefijo.
|
|
Mostrar cota básica dual en una casilla
|
Seleccione para incluir cotas duales en un cuadro de tolerancia básica.
|
|
Mostrar cotas como rotas en vistas rotas
|
Seleccione para quebrar líneas de cotas para vistas rotas.
|
|
Aplicar reglas actualizadas
|
Seleccione para actualizar la alineación vertical de las líneas indicativas acodadas de forma que los rebordes se centren en la línea correspondiente de la casilla de control de operaciones de acotación y tolerancia geométrica. Las cotas existentes permanecen sin cambios hasta que se aplica esta opción. Una vez aplicada, esta opción ya no está disponible.
 |
| Reglas anteriores |
 |
| Reglas actualizadas |
|
|

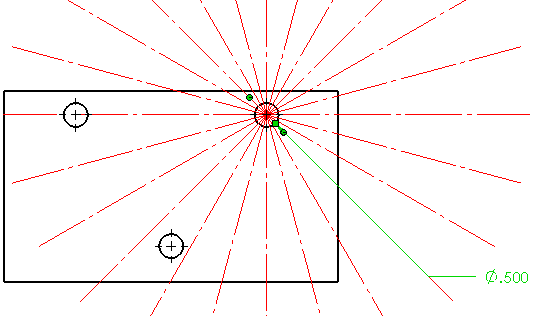

Ángulo de enganche de línea indicativa de diámetro/radio
|
Modifique los intervalos del ángulo de enganche utilizado al arrastrar cotas de diámetro, radiales o de chaflán a lo largo de las ubicaciones radiales.
|
|
|
|
