Conversión de la vista de dibujo en croquis

Desde el menú contextual, puede convertir una vista de dibujo en entidades de croquis o en un bloque de entidades de croquis.

En una vista de dibujo, haga clic con el botón derecho y seleccione Convertir vista a croquis. En el PropertyManager Convertir vista a croquis, puede:

Sustituir la vista por un croquis

Sustituye la vista de dibujo por entidades de croquis 2D equivalentes.

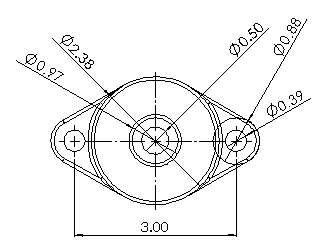

Vista de dibujo original

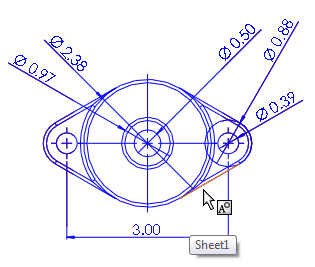

Entidades de croquis 2D equivalentes

Sustituir la vista por un bloque

Sustituye la vista de dibujo por entidades de croquis 2D equivalentes agrupadas en un bloque.

Vista de dibujo original

Bloque con entidades de croquis 2D equivalentes

Insertar como bloque

Crea un bloque separado formado por entidades de croquis 2D equivalentes que puede colocar en cualquier lugar del dibujo.

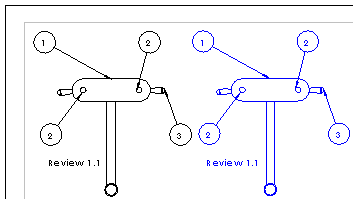

En este ejemplo, el bloque de la derecha se agrega a la vista de dibujo, en lugar de sustituir a la vista de dibujo de la izquierda.
